У Вас есть задача обеспечить прием и усиление сигналов во всем диапазоне Ka 17,3-22,1 ГГц? Не знаете как это сделать правильно или сомневаетесь, что это вообще возможно? У нас есть решение, которое мы уже применяем на практике. И оно лишь одно из нескольких, которые уже поставлены и успешно интегрированы на объектах заказчиков. Это SMW Ka System 17.30-22.30 GHz Quad, которое обеспечивает одновременный прием всего Ka-диапазона 17,30–22,30 ГГц.

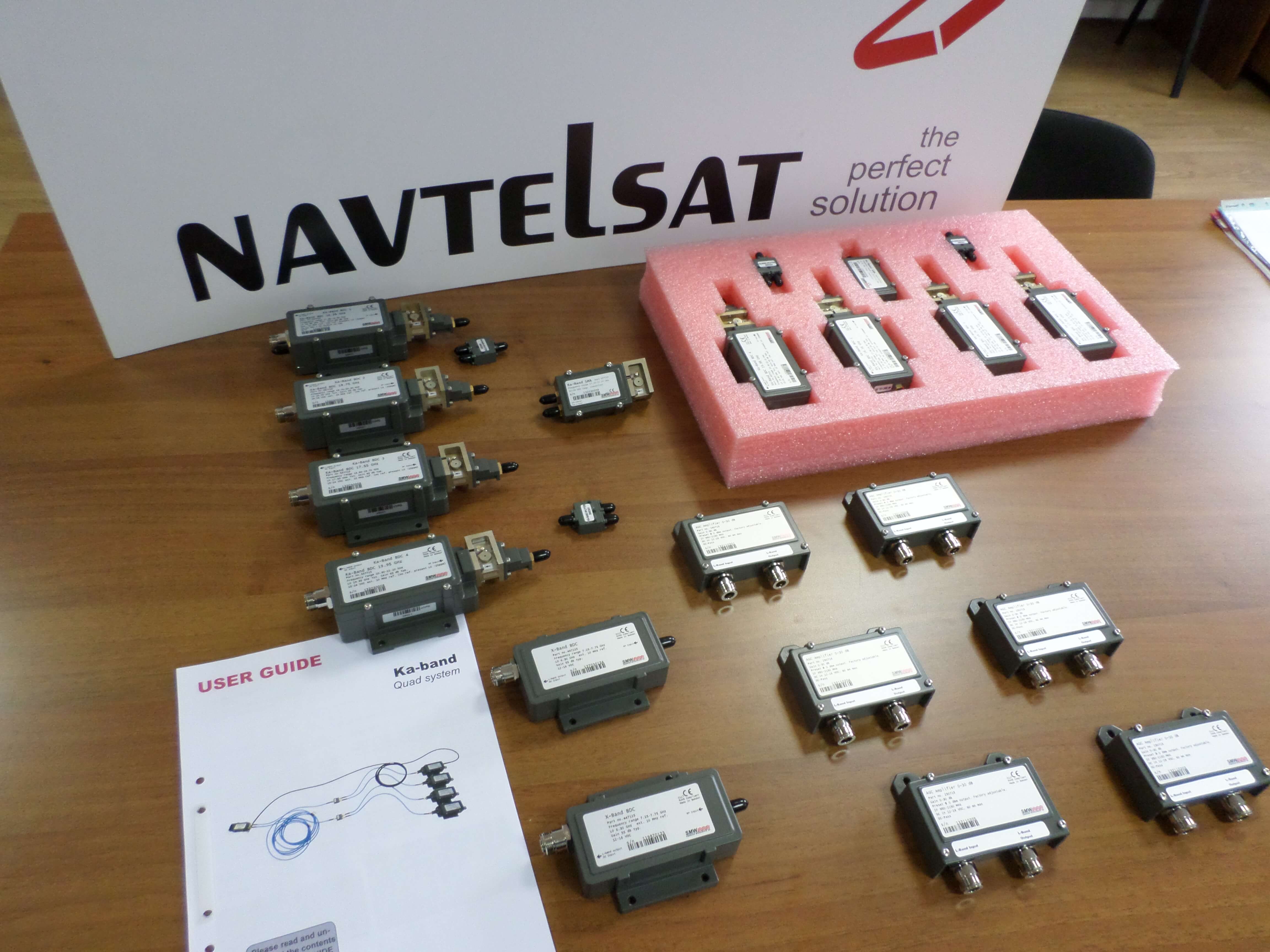

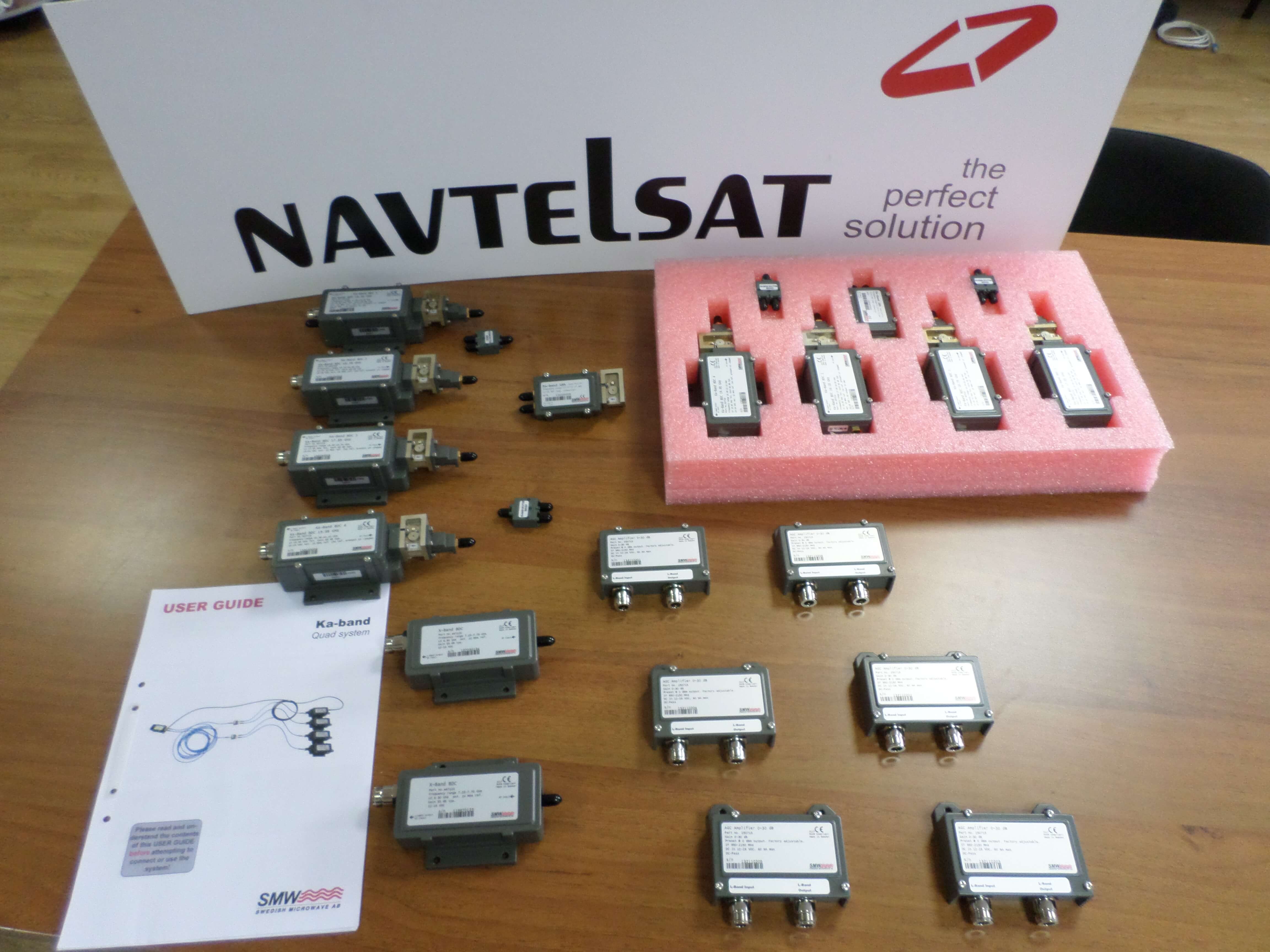

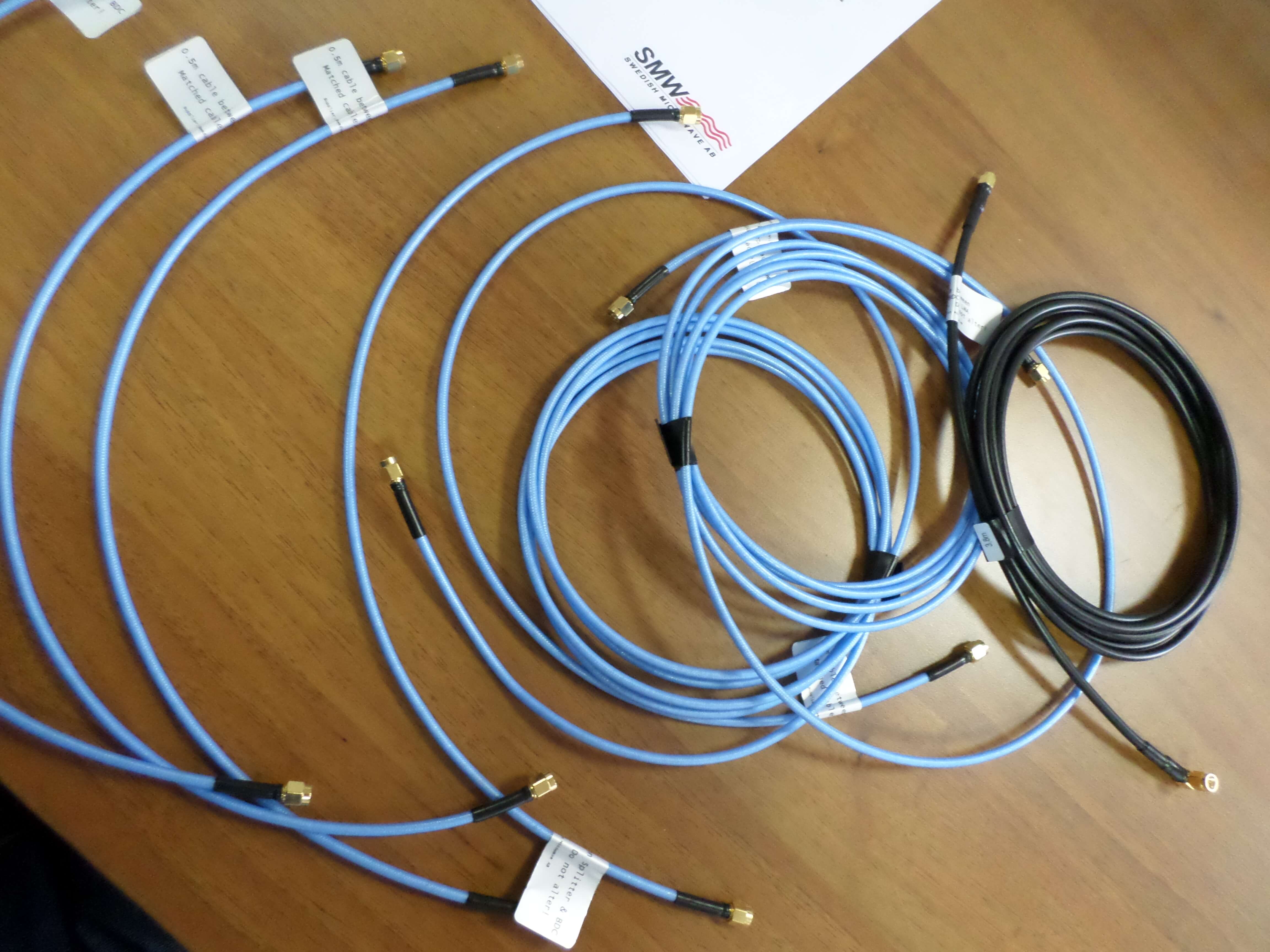

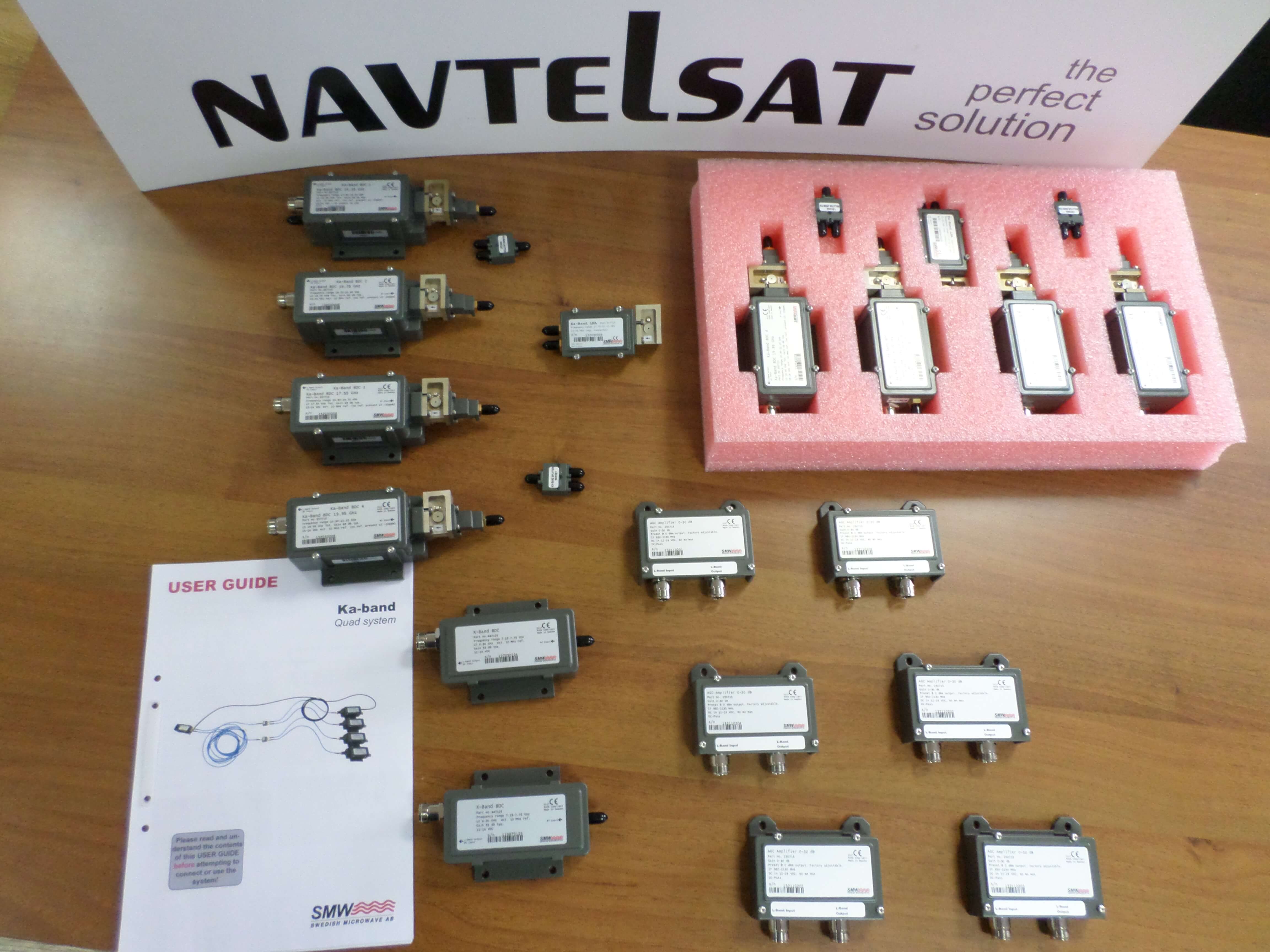

Сборка состоит из МШУ/МШПР Ka LNA Wideband с волноводным изолятором, четырех Ka BDC конвертеров с волноводными изоляторами, сплиттеров и согласованных ВЧ-кабелей.

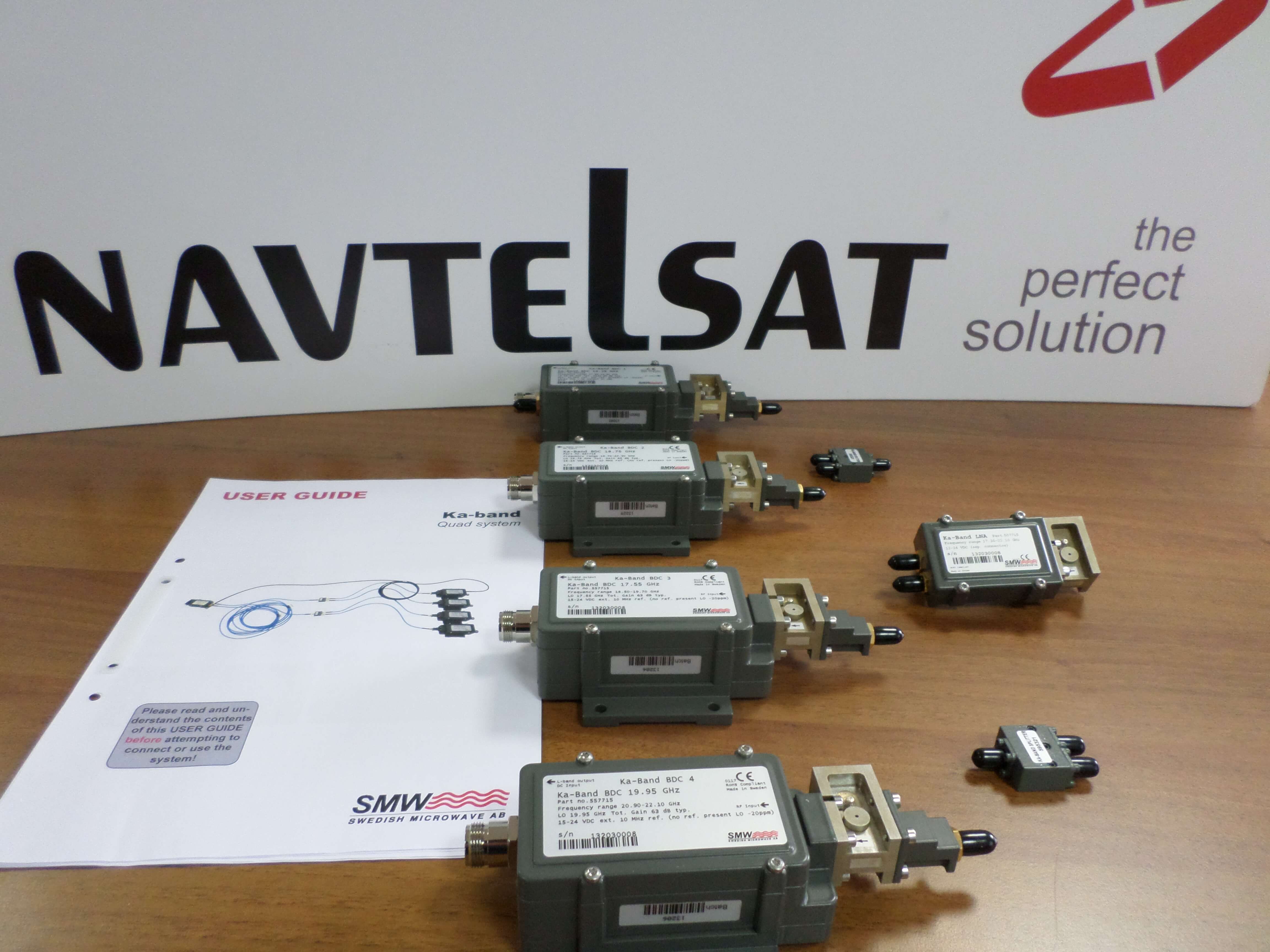

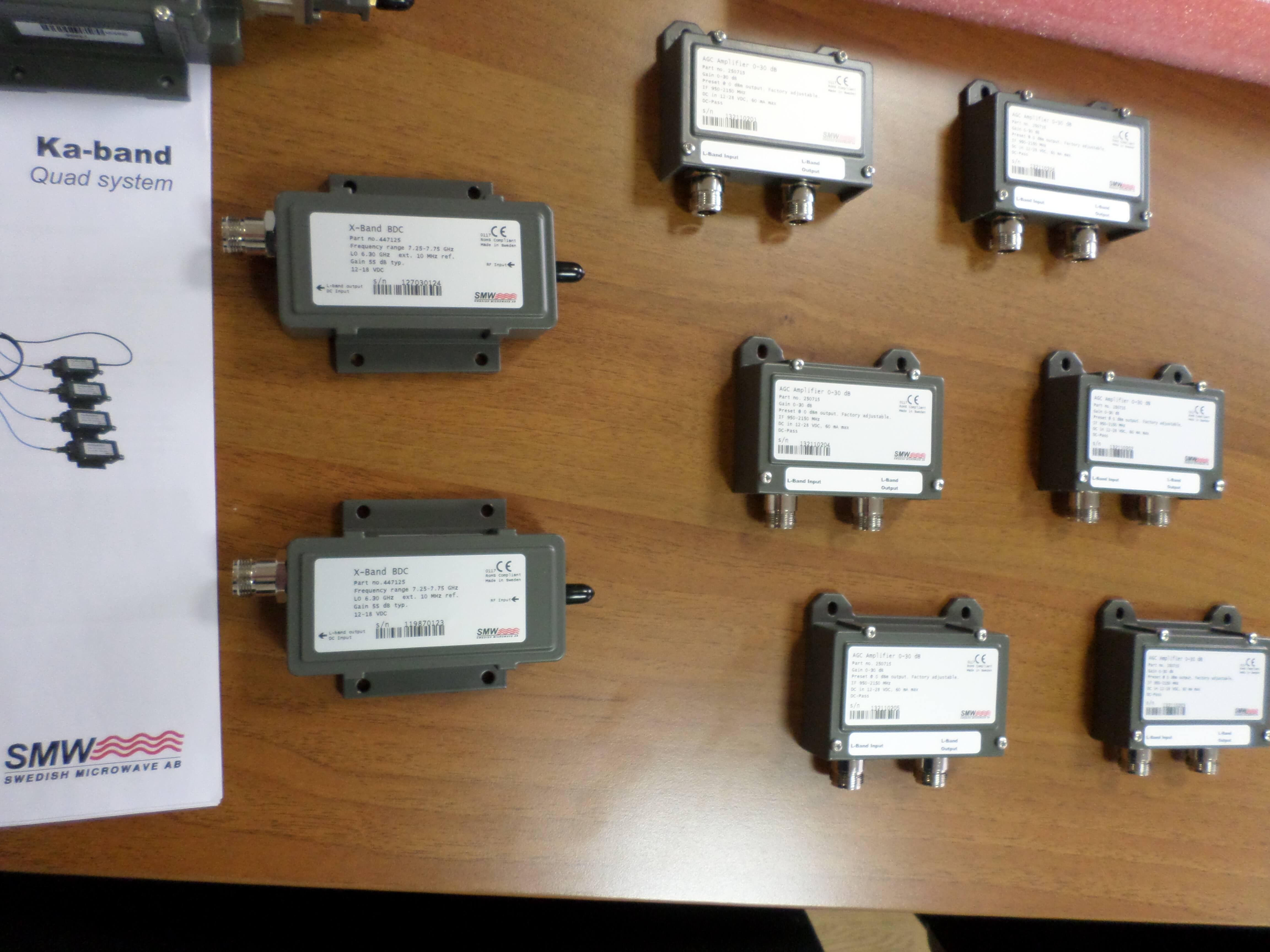

- Преобразователь (конвертер) Ka-диапазона Professional Ka-Band BDC SMW BDC 19.20 N (20,2-21,2 GHz -Ext.10 MHz -N-type output-SMA input, Gain 55 dB)
Преобразователь отличается исключительно низким уровнем фазовых шумов (-40 dBc - 10 Hz, -65 dBc - 100 Hz, -85 dBc - 1 kHz), который соответствует
требованиям для работы со стандартом спутникового вещания DVB-S2X, надежностью работы в самых жестких условиях, компактный и легкий.
- МШПР (малошумящий услилитель радио частоты) Ka-диапазона SMW Quad Band System (17,30-22,00 GHz-Ext.10 MHz-N-type output connector)
Данный широкодиапазонный МШПР Ка-диапазона - это система, состоящая из широкодиапазонного LNA Ka-диапазона с волноводным изолятором, делителя Ка-диапазона (2 шт.), преобразователя BDC Ka-диапазона с волноводным изолятором(4 шт.). Такая систем позволяет достичь низкого уровня фазовых шумов во всем рабочем диапазоне частот. Система полностью соответствует требованиям для работы в стандарте DVB-S2X. Данная комплектация поставляется с опцией подачи внешней опорной частоты (ext.ref 10 MHz) и выходными разъемами N-типа для использования в системе с волновым импедансом 50 Ом.
- Усилитель SMW AGC amplifier (0-30 dB-950 - 2150 MHz-N-type 50)
AGC - усилители спутникового ПЧ с авторегулировкой усиления. SMW AGC - линейка профессиональных усилителей спутникового ПЧ 950-2150 МГц для антенных постов с длинным кабелем спуска с автоматической регулировкой усиления AGC amp 0-30 dB. Имеет высокие параметры согласования (Input&Output VSWR - 1.9:1 typ.) и минимальный уровень нелинейных искажений.
Выпускается с различными вариантами диапазонов усиления, с различными типами разъемов, байпасов питмания и опорной частоты 10МГц.
Высококачественные LNB и волноводные узлы SMW используются для приема спутниковых сигналов в составе подавляющей части профессиональных приемных антенных постов российских операторов связи. SMW LNB также широко применяются в системах VSAT, Marine VSAT и Communication-On-The-Move applications. Каждый экземпляр конвертора SMW настроен вручную и проходит обязательную программу тестирования, включающая проверку работы в условиях нагрева, охдаждения, погружения в воду, а также электрические испытания. Эти меры гарантируют полное соответствие каждого изделия заявленным производителем параметрам, а также его долговременную надежность. Вся продукция SMW разрабатывается, тестируется и производится в Швеции и поставляется более чем в 110 стран мира.
Navtelsat является официальным представителем компании SMW (SWEDISH MICROWAVE AB) в РФ и предлагает к поставкам и интеграциям большой перечень продукции данного производителя. Мы практикуем довдку стандартного On-the shelf оборудования под Ваши повышенные требования (Customized) и адресуем производителю для доработки. Как правило первый образец серии выпускается с дополнительной оплатой за доработку (Non recurring engineering), а уже второй и последующие предлагаются по стандартному прайсу.
Navtelsat Technical team
