Радиолюбителей могут заинтересовать новые двухмегагерцовые преобразователи частоты (трансвертеры) производства KUHNE Electronic и осцилляторы для них.
Трансвертер - это радиочастотное устройство, которое состоит из преобразователя с повышением частоты и преобразователя с понижением частоты в одном устройстве. Трансвертеры используются вместе с трансиверами для изменения диапазона частот, в котором трансивер может обмениваться данными.

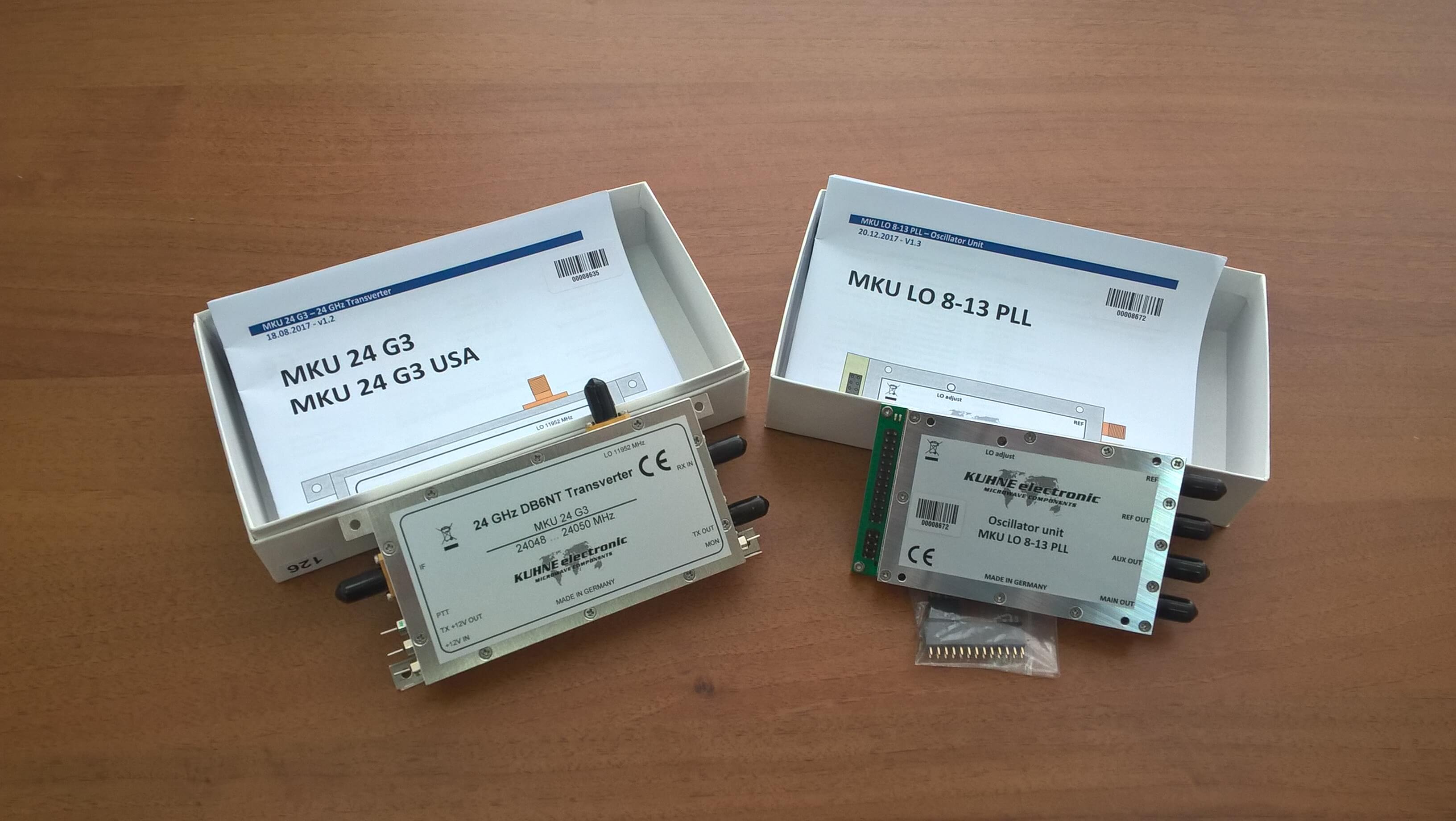

- Преобразователь частоты MKU 24 G3, Transverter 24048 … 24050 MHz. Преобразователь имеет возможность подачи внешней опорной частоты 10 МГц для достижения максимальной стабильности, а также встроенные усилитель мощности 2 Вт, режекторный фильтр. Имеется возможность регулировки усиления.
- Использование смесителей подавления изображения для лучшего подавления изображения
- Предохранители самовосстанавливающиеся (полипредохранители)
- Входная мощность ПЧ до 5 Вт
- Встроенный фильтр подавления изображения
- Усиление передачи и усиления приема регулируются отдельно
- Выход управления для дополнительных каскадов усилителя или коаксиального реле
- PTT может переключаться напряжением на разъеме ПЧ или путем подключения контакта PTT к земле
IF range 144 ... 146 MHz
IF input power 0.5 ... 5 W, adjustable
ext. LO frequency 11952 MHz
ext. LO input power 10 ... 30 mW
Output power typ. 2 W, min. 1.5 W
Spurious rejection typ. 30 dB
RX gain typ. 25 dB, adjustable
Noise figure @ 18 °C typ. 3.5 dB, max. 4 dB
PTT control contact closure to ground or +12 V on the IF-cable
Supply voltage +13.8 V DC (+12 ... 14 V DC)
Current consumption typ. 120 mA (RX) / max. 2 A (TX)
Case aluminium
Dimensions (mm) 130 x 59 x 18
IF connectors / impedance SMA-female, 50 Ohms
RF connectors / impedance SMA-female, 50 ohms
Weight 220 g (typ.)
- Осциллятор MKU LO 8-13 PLL 54 ... 13600 MHz. Устройство может быть использовано в качестве генератора опорного сигнала для преобразователей частоты, а также в качестве передатчика сигнала маяка. Для более удобной настройки и управления к устройству можно заказать сенсорный дисплей 3,2”.
Output frequency 2 54 ... 6850 MHz
Output power typ. 20 mW
Frequency accuracy @ 18°C +/- 1 ppm
Frequency stability @ 0 40 ° +/- 1 ppm
CW keying (telegraphy) A1
CW input connector PIN / Pinheader
Phase noise @ 100 Hz typ. -67 dBc/Hz
Phase noise @ 1 kHz typ. -88 dBc/Hz
Phase noise @ 10 kHz typ. -89 dBc/Hz
Phase noise @ 100 kHz typ. - 99 dBc/Hz
Phase noise @ 1 MHz typ. -124 dBc/Hz
External reference frequency 10 MHz / 2 ... 10 mW (sine or sqare wave)
Maximum case temperature +55 °C
Supply voltage +12 ... 14 V DC
Current consumption typ. 300 mA
Input (external oscillator) SMA-female / 50 ohms
Output / Impedance SMA-female / 50 ohms

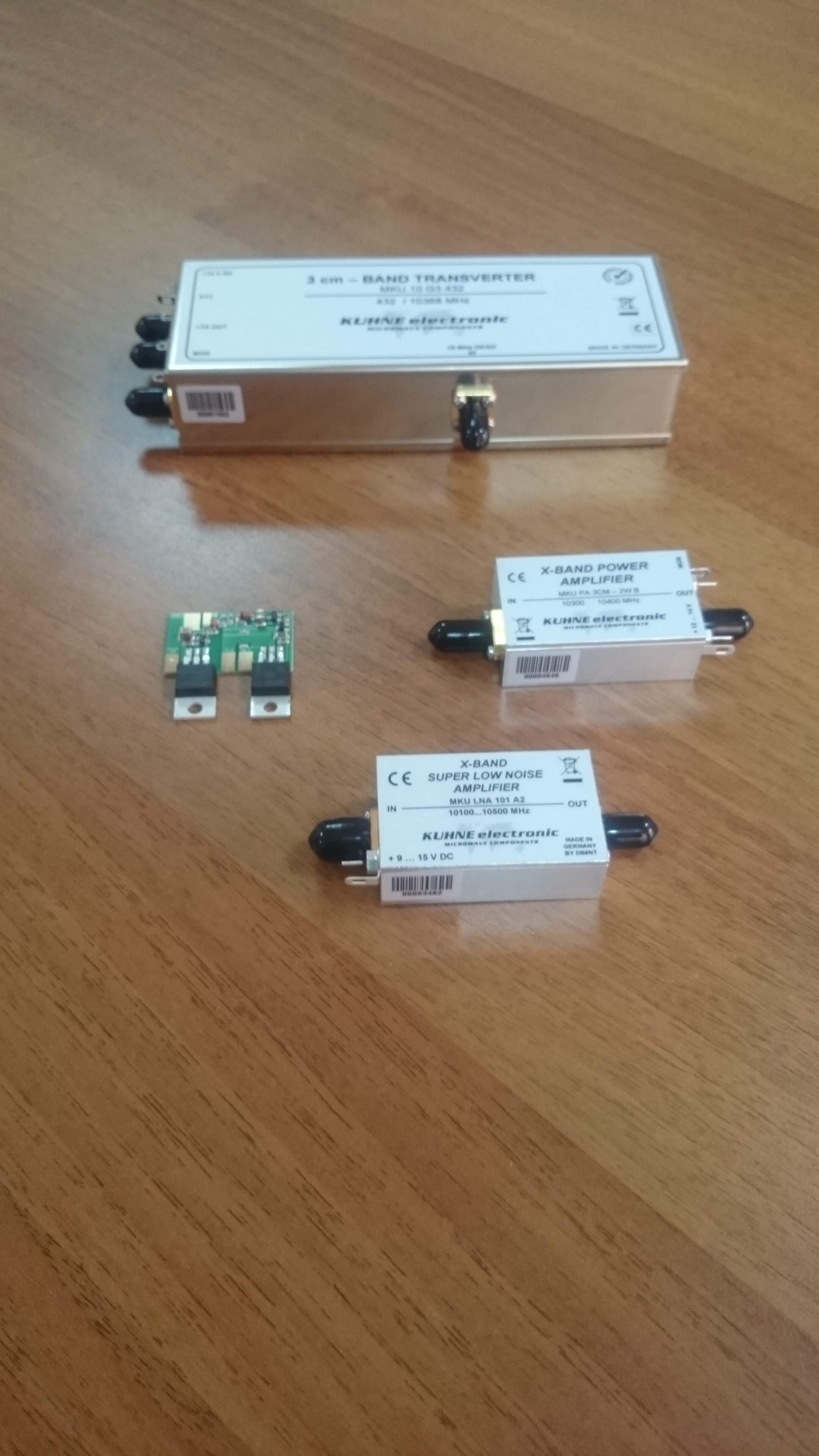

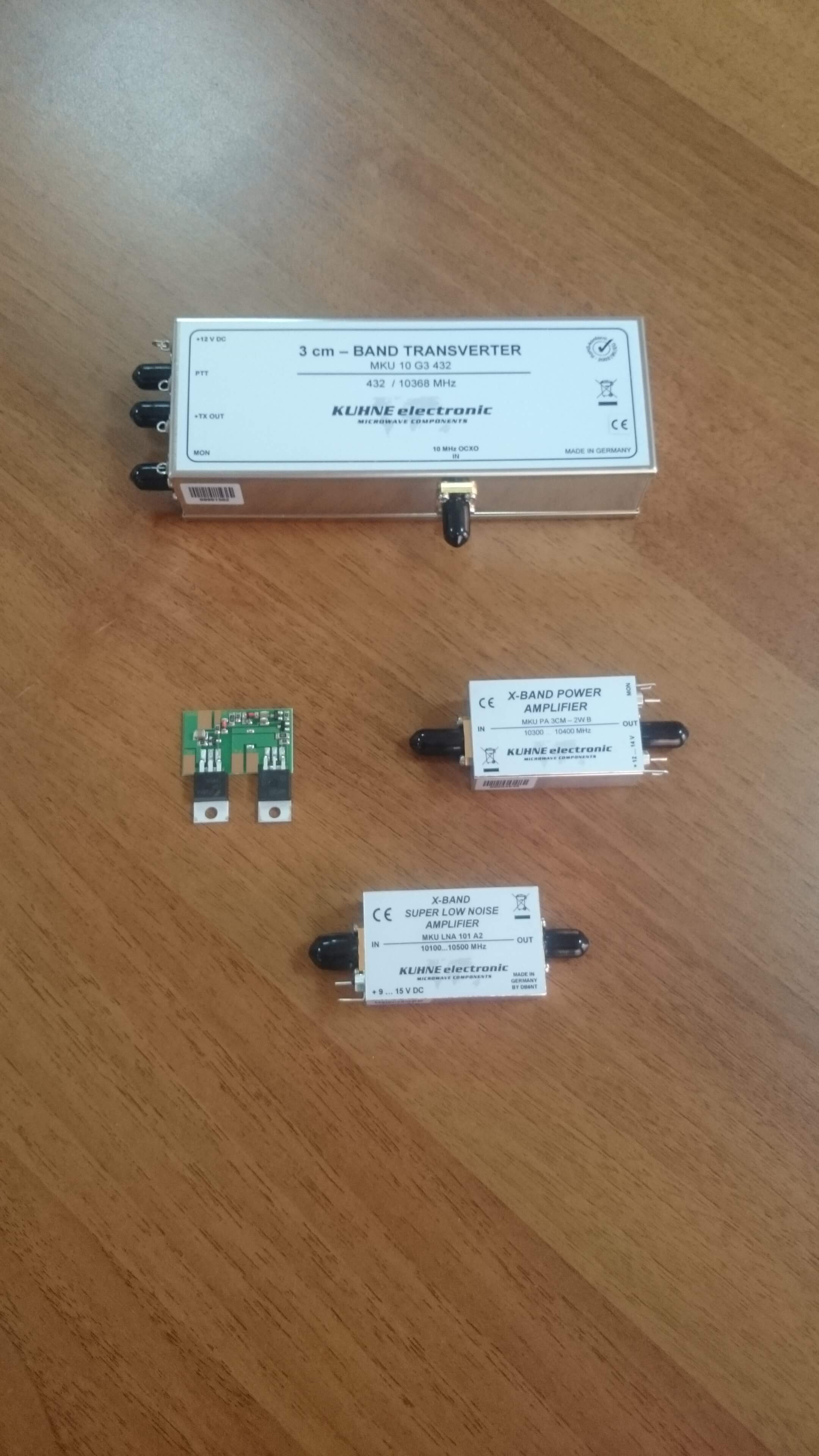

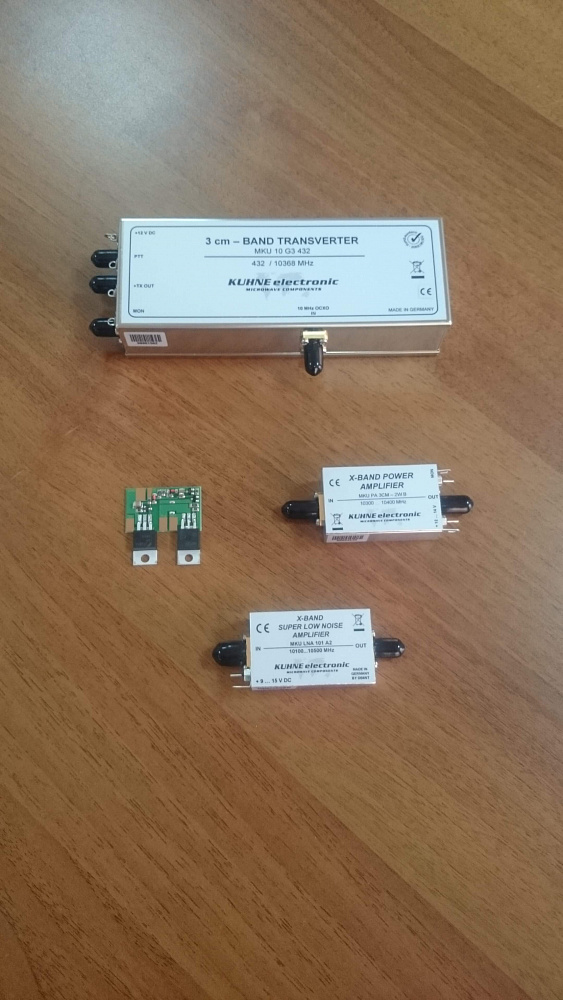

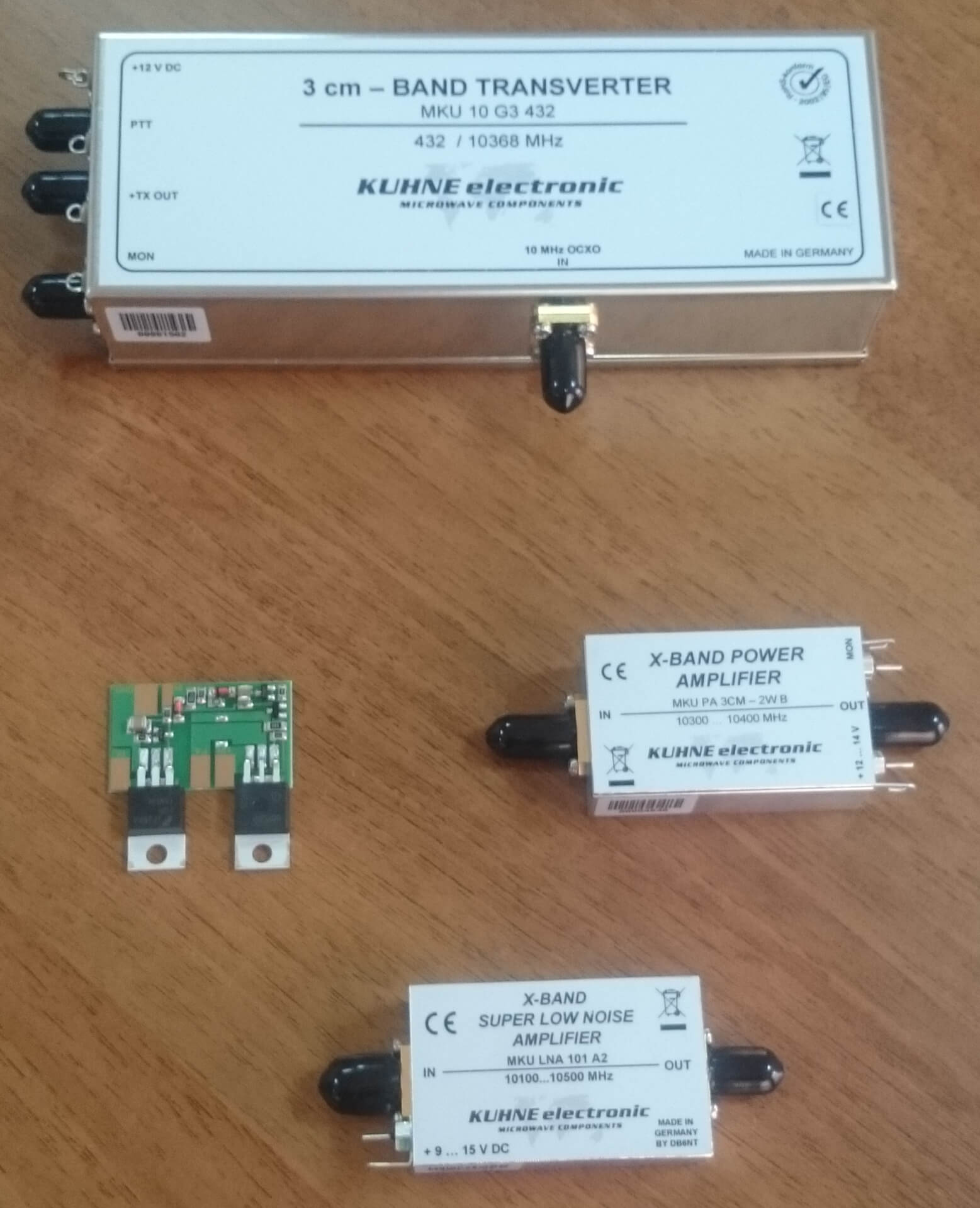

- Преобразователь частоты 3 cm – BAND TRANSVERTER MKU 10 G3 432 10368..10370 MHz- преобразователь имеет возможность подачи внешней опорной частоты 10 МГц для достижения максимальной стабильности. Опорная частота может быть обеспечена внешним рубидиевым опорным генератором. В случае, если нет возможности подать внешнюю опорную частоту, есть возможность использовать внутренний кварцевый генератор преобразователя. Преобразователь отличается низким уровнем фазовых шумов.
- Малошумящий усилитель MKU LNA 101 A2, Low Noise Amplifier 10368 MHz - усилитель отличается чрезвычайно низким уровнем шума, малыми размерами, высокими параметрами согласования и минимальным уровнем нелинейных искажений.
- Усилитель мощности MKU PA 3CM-2W B – Power Amplifier 10300..10400 MHz*2W - усилитель имеет детектор для контроля выходной мощности и малые размеры.
- Последовательный контроллер SEQ 2, SMD sequence controller - контроллер предназначен для обеспечения временной задержки при переходе с режима передачи на режим приема для избежания повреждения входного транзистора в предусилителе или преобразователе.
Navtelsat является официальным представителем компании KUHNE Electronic в РФ и предлагает к поставкам и интеграциям большой перечень продукции данного производителя. Мы также практикуем доводку стандартного On-the shelf оборудования под Ваши повышенные требования (Customized) и адресуем производителю для доработки. Как правило первый образец серии выпускается с дополнительной оплатой за доработку (Non recurring engineering), а уже второй и последующие предлагаются по стандартному прайсу.
Navtelsat Technical team
+7 (812) 702-12-12
