У Вас есть задача обеспечить прием и усиление сигналов в диапазоне Ku на прием и на передачу? Не знаете как это сделать правильно или сомневаетесь, что это вообще возможно? У нас есть решение, которое мы уже применяем на практике. И оно лишь одно из нескольких, которые уже поставлены и успешно интегрированы на объектах заказчиков. Это компактные и высокопроизводительные усилители производства Nisshinbo Micro Devices Inc., которые обеспечивают высокие харакетристики при привлекательной цене и МГХ
Малошумящий усилитель МШУ/МШПР LNB Nisshinbo NJR2843 series
NJR2843 — малошумящий блочный понижающий преобразователь для использования в универсальном Ku-диапазоне радиочастот от 10,7 до 12,75 ГГц с переключаемым генератором ФАПЧ по высокому/низкому входному напряжению.
Организация частот:
Частота RF: (диапазон L) от 10,7 до 11,7 ГГц / (диапазон H) от 11,7 до 12,75 ГГц
Частота IF: (диапазон L) от 950 до 1950 МГц / (диапазон H) от 1100 до 2150 МГц
Частота гетеродина: (диапазон L) 9,75 ГГц / (диапазон H) 10,6 ГГц
Стабильность частоты гетеродина:
Тип H: Внутр. опорн., +/- 10 ppm (+/- 100 кГц тип.)
Тип S: Внутр. опорн., +/- 3 ppm (+/- 30 кГц тип.)
Тип E: Внешн. опорн.
Низкий уровень шума: Коэффициент шума (NF): 0,8 дБ тип.
Маленький размер и легкий вес: Вес: (тип F) 210 г / (тип N) 240 г
В серию NJR2843 входят следующие модели LNB:
NJR2843H,
NJR2843HN,
NJR2843S,
NJR2843SN,
NJR2843E,
NJR2843EN.

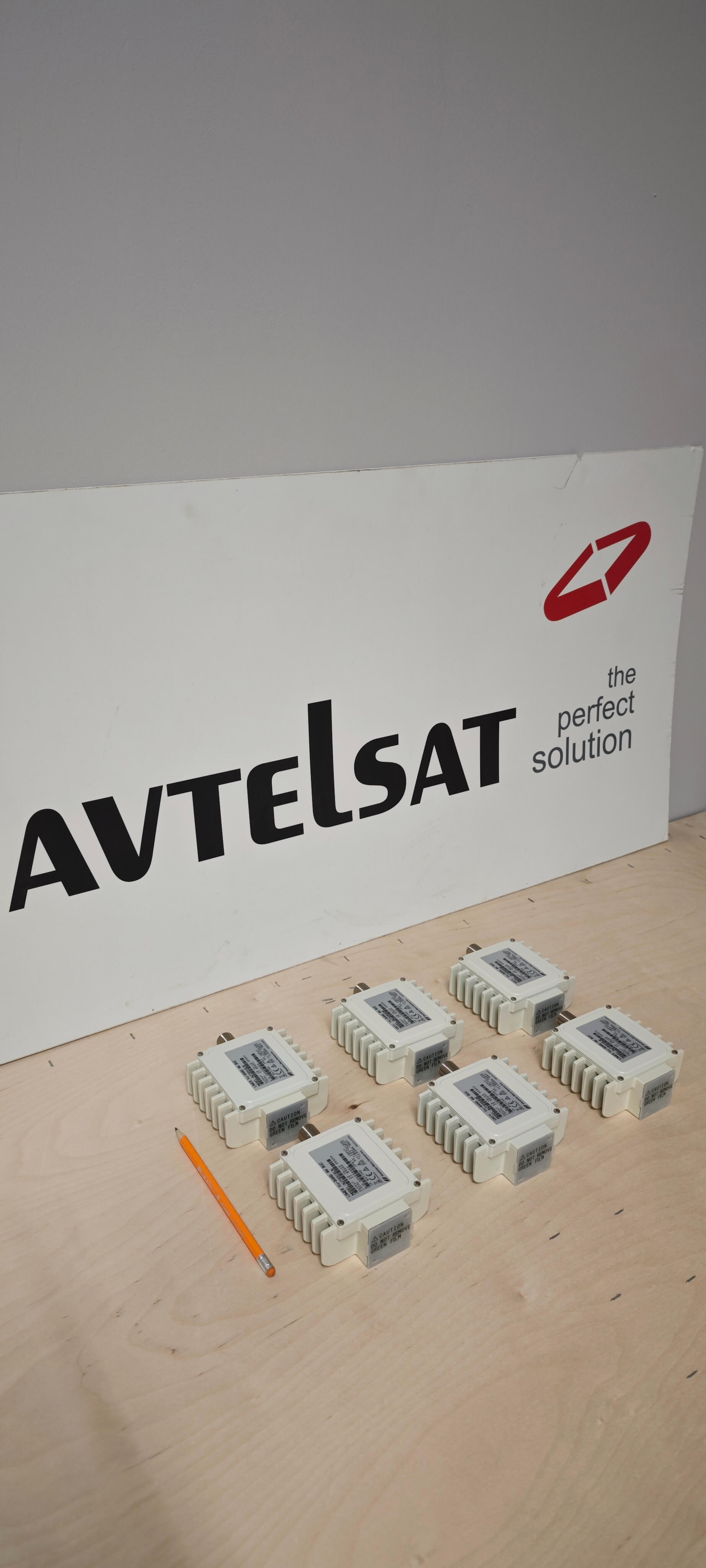

Усилитель мощности Ku 4W BUC Nisshinbo NJT8304U series
NJT8304U — это блочный преобразователь с повышением частоты до универсального Ku-диапазона от 13,75 до 14,5 ГГц, передающий усиленные радиочастотные сигналы мощностью до 4 Вт (+36 дБм) при P1 дБ, имеющий компактный корпус, защищенный от атмосферных воздействий.
В серию NJT8304U входят следующие модели BUC:
NJT8304UN,NJT8304UF.
Организация частот:
Частота RF: 13,75–14,5 ГГц
Частота IF: 950–1700 МГц
Частота LO: 12,8 ГГц
Высокая эффективность и низкий уровень искажений выходной мощности
P1dB: +36 дБм мин.
ACPR: -26 дБн при Pout = +35,5 дБм
Потребляемая мощность: 28 Вт
Малый размер и легкий вес: 500 г
Усилитель мощности Ku 4W BUC NJT8316L series
NJT8316L — это блочный преобразователь с повышением частоты до универсального Ku-диапазона от 12,75 до 13,25 ГГц, передающий усиленные радиочастотные сигналы мощностью до 4 Вт (+36 дБм) при P1 дБ, имеющий компактный корпус, защищенный от атмосферных воздействий.
В серию NJT8316L входят следующие модели BUC:
NJT8316LN,
NJT8316LF.
Организация частот:
Частота RF: 12,75–13,25 ГГц
Частота IF: 950–1450 МГц
Частота LO: 11,8 ГГц
Высокая эффективность и низкий уровень искажений выходной мощности
P1dB: +36 дБм мин.
ACPR: -26 дБн при Pout = +35 дБм
Потребляемая мощность: 28 Вт
Малый размер и легкий вес: 500 г

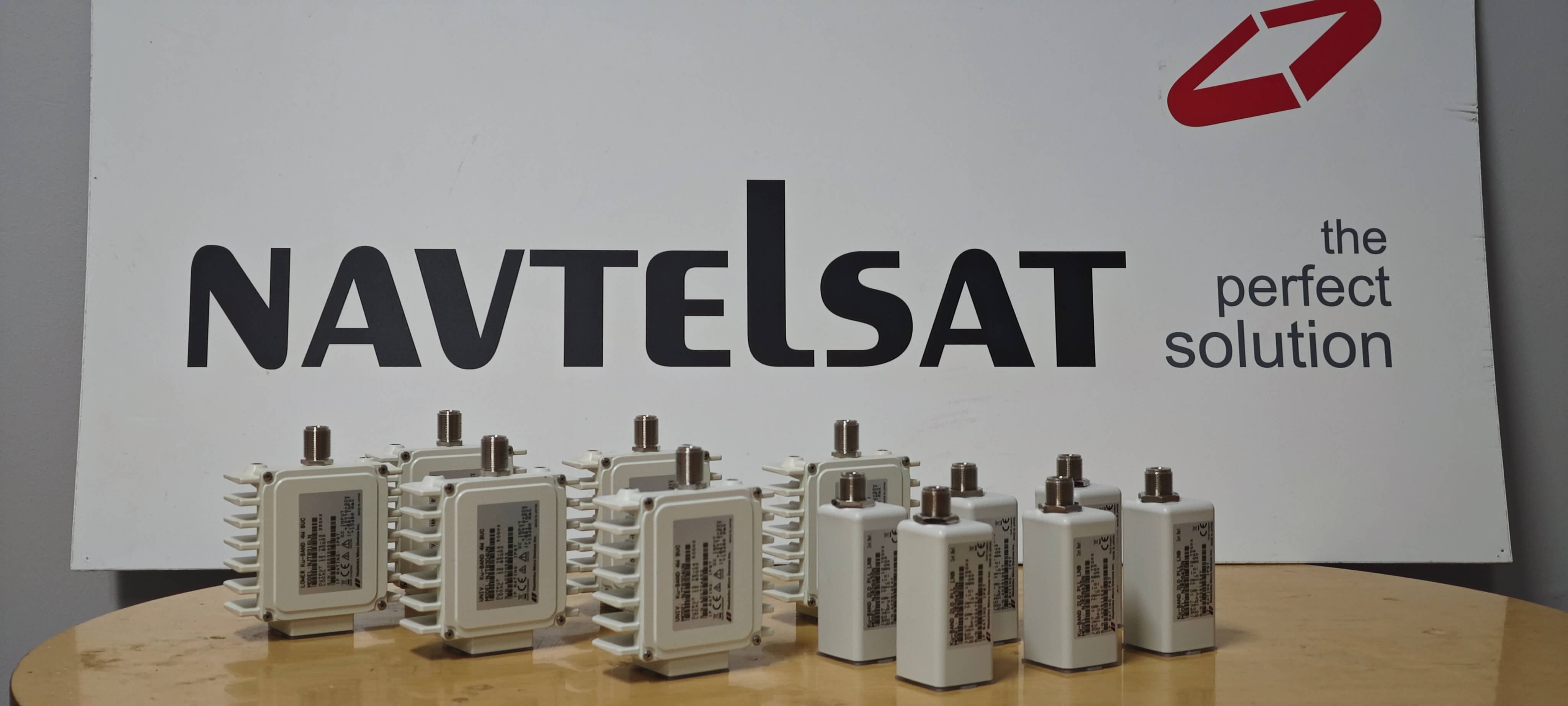

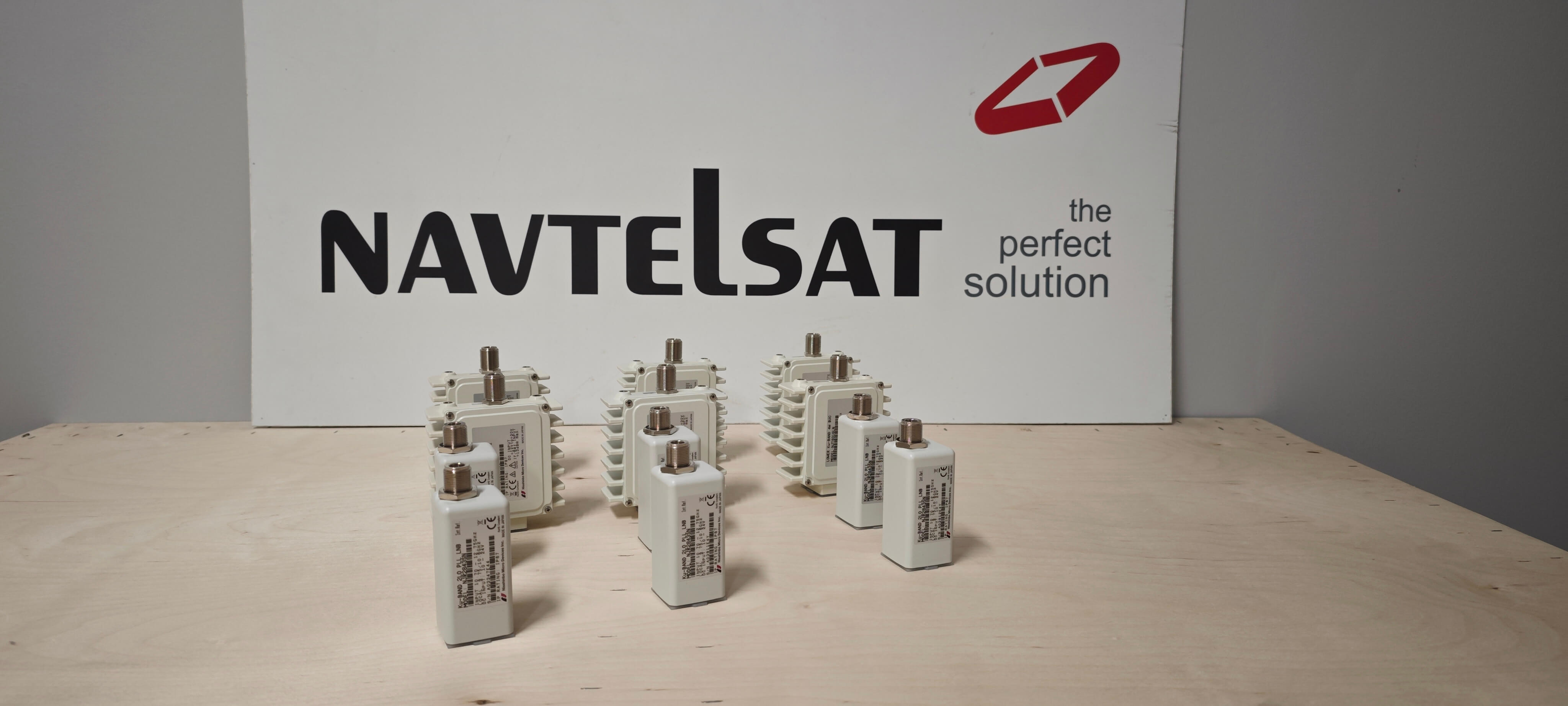

Высококачественные LNB и BUC Nisshinbo Micro Devices Inc. используются для приема спутниковых сигналов в составе подавляющей части профессиональных приемных антенных постов российских операторов связи. SMW LNB также широко применяются в системах VSAT, Marine VSAT и Communication-On-The-Move applications. Каждый экземпляр настроен вручную и проходит обязательную программу тестирования, включающая проверку работы в условиях нагрева, охдаждения, погружения в воду, а также электрические испытания. Эти меры гарантируют полное соответствие каждого изделия заявленным производителем параметрам, а также его долговременную надежность. Вся продукция Nisshinbo Micro Devices Inc. разрабатывается, тестируется и производится в Японии и поставляется более чем в 110 стран мира.
Navtelsat предлагает к поставкам и интеграциям большой перечень продукции данного производителя. Мы практикуем доводку стандартного On-the shelf оборудования под Ваши повышенные требования (Customized) и адресуем производителю для доработки. Как правило первый образец серии выпускается с дополнительной оплатой за доработку (Non recurring engineering), а уже второй и последующие предлагаются по стандартному прайсу.
Navtelsat Technical team
+7 (812) 702-12-12
