G/T Антенно-фидерной системы. Что это такое и почему это так важно?

G – Gain это коэффициент усиления: Коэффициент усиления — это показатель эффективности концентрации электромагнитной энергии антенной в определенном направлении. Он количественно определяет способность антенны усиливать сигналы, принимаемые из определенного направления, по сравнению с изотропным излучателем (идеализированным точечным источником, излучающим одинаково во всех направлениях). В спутниковой связи, чем выше коэффициент усиления антенны, тем сильнее принимаемый сигнал. Антенны могут иметь различные типы коэффициента усиления, такие как направленный коэффициент усиления, который измеряет, насколько больше мощности антенна может излучать в определенном направлении по сравнению с изотропным излучателем, или изотропный коэффициент усиления, который сравнивает мощность, излучаемую в определенном направлении, с мощностью, излучаемой во всех направлениях. Коэффициент усиления обычно выражается в децибелах (дБ) и может быть рассчитан различными методами, включая теоретические расчеты, моделирование или фактические измерения с использованием специализированного оборудования, такого как системы измерения диаграммы направленности антенн.

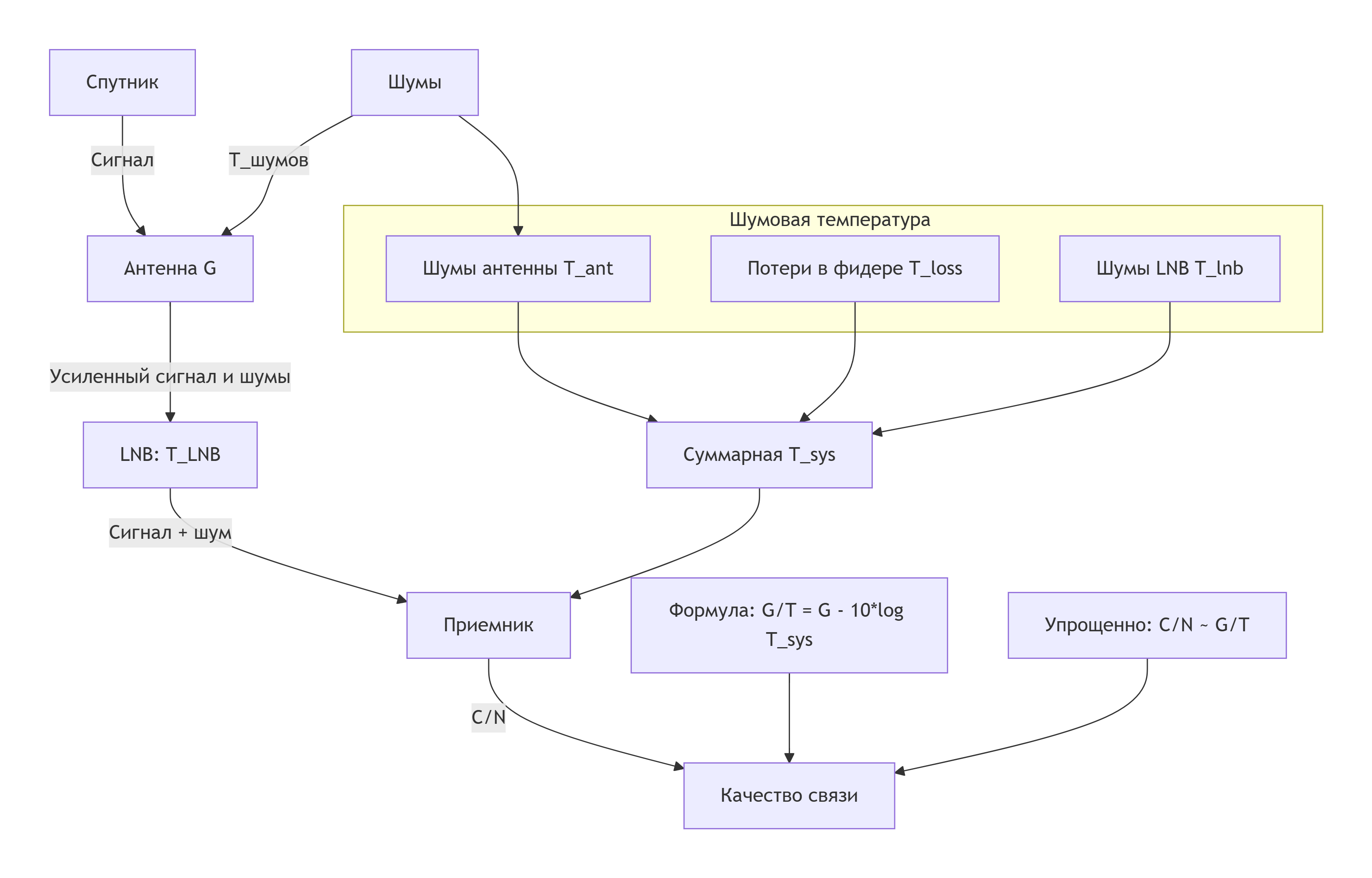

T- Temperature это Эквивалентная шумовая температура: Эквивалентная шумовая температура представляет собой вклад шума антенной системы и обычно выражается в Кельвинах (К). Она включает шум, создаваемый самой антенной, а также шум, вносимый линией передачи и компонентами приемника. Шумовая температура представляет собой количество теплового шума, присутствующего в приемной системе. Она включает шум, вносимый антенной, линией передачи и электроникой приемника. Более низкая шумовая температура приводит к меньшему системному шуму и лучшей производительности. Шумовая температура антенной системы возникает из различных источников, таких как тепловой шум, создаваемый резистивными компонентами, шум усилителя и факторы окружающей среды, такие как космическое микроволновое фоновое излучение. Определение эквивалентной шумовой температуры включает в себя рассмотрение вклада шума от каждого компонента в приемной цепи и их объединение с использованием соответствующих математических моделей. Результат представляет собой уровень шума, который антенна добавляет к принимаемому сигналу.

G/T(dBK) = G(dB)-10log₁₀ (T(K))

Коэффициент G/T рассчитывается путем деления коэффициента усиления антенны (в дБ) на ее эквивалентную шумовую температуру (в Кельвинах). Результат обычно выражается в децибелах на Кельвин (дБ/К). Этот коэффициент количественно определяет эффективность антенны в приеме слабых сигналов относительно уровня шума, создаваемого самой антенной системой. Более высокий коэффициент G/T указывает на лучшую чувствительность к слабым сигналам и, следовательно, на лучшие характеристики системы.

Если провести аналогию с человеческим организмом, представьте, что вы пытаетесь расслышать шёпот (сигнал) в шумной комнате (шум).

G — это "размер вашего уха" (способность уловить звук).

T — это "уровень фонового шума в комнате".

G/T — это итоговая ваша способность понять шёпот. Можно иметь большое ухо (высокий G), но в очень шумном клубе (высокий T) вы ничего не услышите. И наоборот, в идеальной тишине (низкий T) даже маленькое ухо (низкий G) сможет разобрать слова.

Какое значение имеет отношение G/T антенны в спутниковой связи?

Эффективный захват сигнала: В спутниковой связи, где сигналы распространяются на огромные расстояния в космосе, способность захватывать слабые сигналы имеет решающее значение. Коэффициент G/T служит важным параметром для оценки того, насколько эффективно антенна может обнаруживать и усиливать эти сигналы в условиях присущего системе шума.

Минимизация влияния шума: Шум может ухудшать качество принимаемых сигналов и препятствовать работе связи. Коэффициент G/T помогает оценить баланс между мощностью сигнала и уровнем шума, направляя усилия по проектированию и оптимизации системы, направленные на минимизацию влияния шума на прием сигнала.

Оптимизация производительности системы: Количественно оценивая компромисс между усилением и шумовой температурой, коэффициент G/T позволяет инженерам оптимизировать параметры системы, такие как размер антенны, чувствительность приемника и коэффициент шума, для достижения желаемого баланса между приемом сигнала и снижением шума.

Как найти отношение G/T антенны?

Значения коэффициента усиления и шумовой температуры обычно указываются в технических характеристиках или паспорте антенны. Их также можно определить путем тестирования или моделирования. Обеспечение точности и актуальности параметров имеет решающее значение для точных расчетов коэффициента усиления/шумовой температуры. Определение точных значений коэффициента усиления и шумовой температуры для антенны включает в себя несколько методов и факторов, каждый из которых способствует точности и надежности расчетов коэффициента усиления/шумовой температуры.

Основной источник: Производители антенн предоставляют подробные технические характеристики и паспорта, описывающие рабочие параметры своей продукции. Эти документы, как правило, содержат информацию о коэффициенте усиления, шумовой температуре, диаграммах направленности, частотной характеристике и других соответствующих параметрах.

Экспериментальное тестирование измерения: Значения коэффициента усиления и шумовой температуры можно измерить непосредственно в ходе экспериментальных испытаний с использованием специализированного оборудования, такого как анализаторы цепей, анализаторы спектра и измерители коэффициента шума. Полевые испытания включают развертывание антенны в реальных условиях и измерение ее характеристик в различных условиях. Такой подход позволяет получить практическое представление о поведении антенны и помогает подтвердить теоретические модели и результаты моделирования.

Моделирование и симуляция: Современное программное обеспечение для электромагнитного моделирования позволяет инженерам моделировать антенны и точно прогнозировать их рабочие характеристики. Виртуальное моделирование конструкций антенн позволяет инженерам исследовать широкий спектр параметров, оптимизировать характеристики и оценивать влияние изменений в конструкции на коэффициент G/T без необходимости создания физических прототипов.

Коэффициент усиления и шумовая температура могут изменяться в зависимости от частоты, поэтому крайне важно учитывать характеристики антенны во всем рабочем диапазоне частот. На характеристики антенны могут влиять факторы окружающей среды, такие как температура, влажность и окружающие конструкции. Эти факторы следует учитывать как при измерениях, так и при моделировании. Характеристики антенны могут меняться со временем из-за таких факторов, как старение, износ или деградация под воздействием окружающей среды. Поэтому крайне важно периодически проверять и обновлять значения коэффициента усиления и шумовой температуры для поддержания точности расчетов G/T.

В каких случаях применяется результат от расчета G/T и на что он влияет?

Расчеты бюджета спутниковой радиолинии (СРЛ): Соотношение G/T играет ключевую роль в расчетах бюджета канала связи, которые определяют осуществимость и производительность спутниковых каналов связи. На этапе проектирования спутниковых систем связи инженеры используют соотношение G/T для проведения анализа бюджета канала связи. Этот анализ помогает определить, сможет ли система достичь желаемого уровня производительности в конкретных условиях эксплуатации. Он влияет на решения относительно мощности передачи, размера антенны и характеристик приемника, в конечном итоге определяя дальность действия системы, скорость передачи данных и надежность.

Проектирование и оптимизация системы: Инженеры рассчитывают коэффициент G/T на этапе проектирования, включая выбор антенны, характеристики усилителя и архитектуру приемника. Для достижения оптимальной производительности системы необходимо тщательно учитывать компромиссы между коэффициентом усиления антенны и шумовой температурой. Оптимизация систем спутниковой связи для обеспечения надежной работы в различных условиях эксплуатации осуществляется путем выбора антенн с более высоким коэффициентом усиления, минимизации шумового воздействия и применения передовых методов обработки сигналов для повышения отношения G/T.

Пропускная способность канала: Благодаря улучшению приема сигнала и минимизации шумовых помех, более высокое соотношение G/T обеспечивает более высокую пропускную способность данных, что критически важно для приложений, требующих передачи данных в реальном времени и высокоскоростной связи.

Дальность действия и зона покрытия: Коэффициент G/T напрямую влияет на дальность действия и зону покрытия спутниковых систем связи. Более высокий коэффициент G/T увеличивает дальность связи спутниковых систем и повышает надежность, обеспечивая стабильную связь на больших расстояниях и в неблагоприятных условиях.

Скорость передачи данных и надежность: оптимальное соотношение G/T обеспечивает более высокую скорость передачи данных и повышает надежность спутниковой связи. Минимизируя шум и максимизируя прием сигнала, система может поддерживать стабильное и высококачественное соединение.

Улучшенное качество приема сигнала: более высокое значение G/T повышает способность системы принимать слабые сигналы, например, передаваемые удаленными спутниками или в неблагоприятных погодных условиях. Это приводит к улучшению качества и надежности приема, что крайне важно для таких приложений, как телекоммуникации, вещание и дистанционное зондирование.

Помехоустойчивость: В условиях высокого уровня электромагнитных помех или атмосферного шума более высокое соотношение G/T повышает помехоустойчивость системы. Это позволяет приемнику эффективно отличать желаемый сигнал от фонового шума, обеспечивая надежную связь даже в неблагоприятных условиях.

Снижение уровня ошибок: Более высокое соотношение G/T приводит к снижению частоты ошибок при передаче данных, повышая надежность системы связи. Это критически важно для приложений, где целостность данных имеет решающее значение, таких как военная связь, реагирование на чрезвычайные ситуации и спутниковая навигация.

Как улучшить G/T антенны?

Улучшение отношения G/T антенны предполагает многогранный подход, направленный на увеличение коэффициента усиления антенны при одновременном снижении её шумовой температуры. Это улучшение может значительно повысить чувствительность антенны к слабым сигналам по сравнению с фоновым шумом, тем самым улучшая общую производительность системы связи.

Увеличение G

Оптимизация конструкции антенны: Изменение параметров конструкции антенны, таких как размер, форма и диаграмма направленности, может увеличить её коэффициент усиления. Например, использование более крупных отражателей или более направленных элементов антенны может улучшить коэффициент усиления.

Передовые антенные технологии: Использование передовых антенных технологий, таких как фазированные антенные решетки, электронно управляемые антенны или рупорные антенны с высоким коэффициентом усиления, может ещё больше повысить коэффициент усиления при сохранении компактных размеров.

Оптимальная ширина луча: Регулировка ширины луча антенны для более эффективной фокусировки энергии на желаемый сигнал может увеличить коэффициент усиления без существенного влияния на шумовую температуру.

Уменьшение Т

Малошумящие усилители (МШУ): Интеграция малошумящих усилителей в приемную цепь позволяет минимизировать вклад шума от последующих каскадов, тем самым снижая общую шумовую температуру антенной системы.

Улучшенная конструкция приемника: Использование приемников с более низким коэффициентом шума и улучшенной чувствительностью помогает снизить шум, вносимый электроникой приемника, что приводит к снижению шумовой температуры.

Улучшенные системы охлаждения: Охлаждение критически важных компонентов антенной системы, таких как усилители, до более низких температур может уменьшить тепловой шум, тем самым снижая общую шумовую температуру системы.

Внедрение методов снижения шума: Внедрение методов снижения шума, таких как пространственная фильтрация, подавление помех и алгоритмы обработки сигналов, может помочь подавить нежелательные источники шума, что приводит к снижению шумовой температуры.

>>>
