Кратко рассмотрим назначение и принцип действия ортомодального преобразователя или Orthomode Transducer или просто OMT в рамках цикла статей, разъясняющих принцип работы отдельных узлов и сборок радиочастотных трактов и антенно-фидерных систем в системах спутниковой связи.

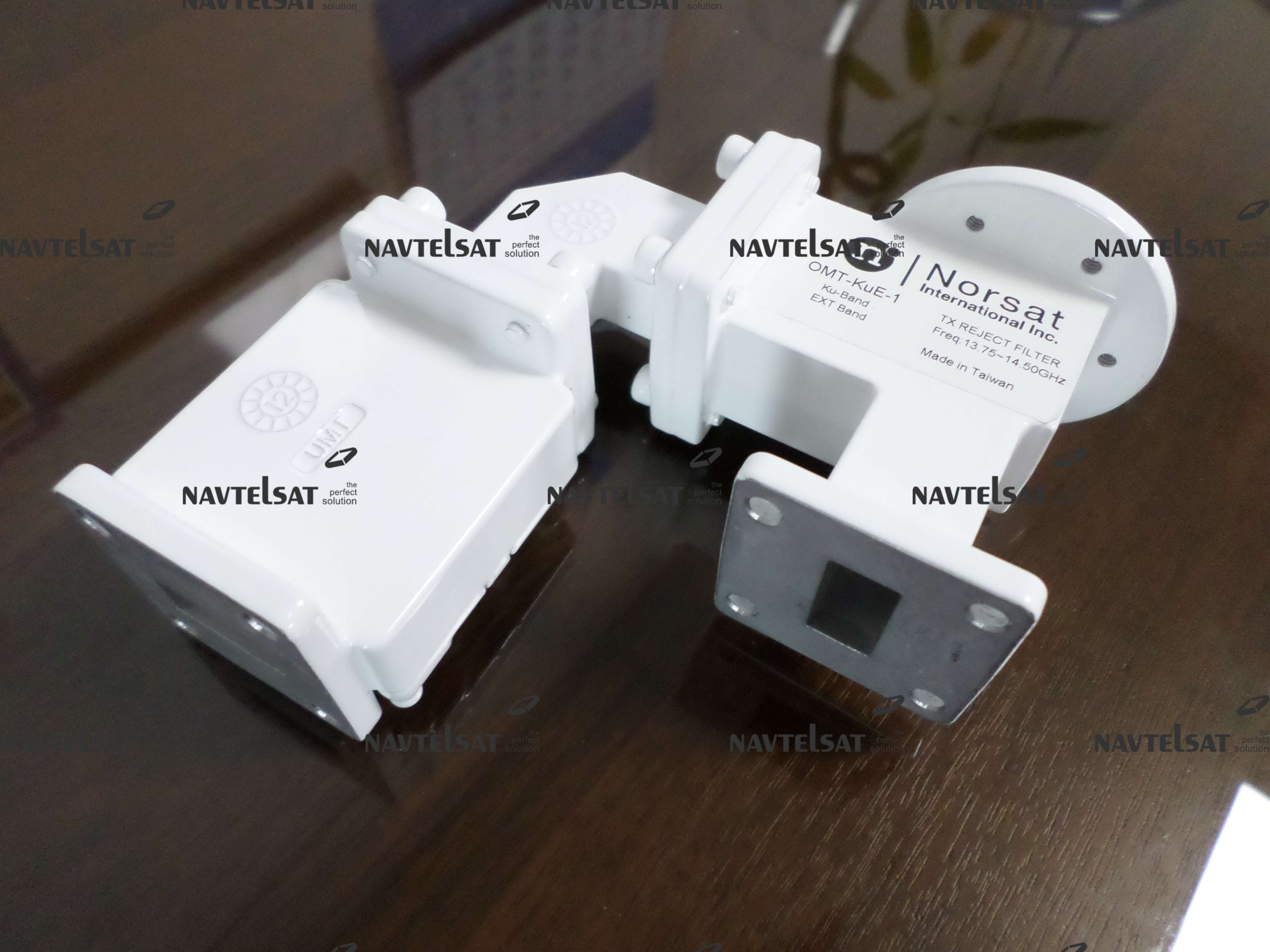

Ортомодальный преобразователь (OMT) — это волноводный компонент с 3 портами, который используется для отделения компонентов линейной поляризации (горизонтальной и вертикальной) из сигналов круговой поляризации или при приеме или, наоборот, т. е. объединения горизонтально и вертикально поляризованных сигналов в круговой или эллиптический поляризованный сигнал при передаче. OMT имеет два прямоугольных порта, из которых выводятся/вводятся линейно- поляризованные волны, и один порт для ввода/вывода круговой поляризованной волны.
Когда круговой поляризованный сигнал подается на вход, в OMT происходит разделение линейных ортогональных компонент, чтобы затем отвести горизонтально поляризованную часть волны на один порт и вертикально поляризованную часть сигнала на другой порт, обеспечивая при этом высокую изоляцию между двумя портами.
OMT — это двунаправленное устройство, поэтому при работе в обратном направлении оно объединяет горизонтально поляризованную волну на одном порту с вертикально поляризованной волной на другом порту для вывода одной круговой поляризованной волны.
OMT может поддерживать круговые, эллиптические и линейные поляризованные формы волн в зависимости от относительной фазы и амплитуды двух ортогональных входных сигналов. При использовании с поляризатором этот компонент может одновременно поддерживать как левосторонние, так и правосторонние круговые поляризованные формы волн.
OMT подходит для таких приложений, как спутниковая передача данных, спутниковое телевизионное вещание, военные радиолокационные системы, телекоммуникационные антенны, датчики, радиометры и приборы.
Как правило устанавливается на офсетной антенне сразу после облучателя. К портам OMT крепятся усилитель мощности с преобразователем (конвертером) и малошумящие усилители-конвертеры (LNB) для дальнейшего усиления при приеме или предварительного усиления при передаче. Данные блоки крепятся к ОМТ либо напрямую к портам, либо через гибкие волноводы в зависимости от различных факторов, таких как вес и габариты усилителей, нагрузочные характеристики АФС и множества других.
ОМТ также комплектуется фильтрами на приемных фланцах для блокирования попадания частот усилителя мощности на вход малошумящего усилителя.
Компания Navtelsat осуществила поставки большого количества различных комбинаций OMT и имеет богатый опыт подбора, поставок и консультирования по данному типу пассивных радиочастотных компонентов.
Когда круговой поляризованный сигнал подается на вход, в OMT происходит разделение линейных ортогональных компонент, чтобы затем отвести горизонтально поляризованную часть волны на один порт и вертикально поляризованную часть сигнала на другой порт, обеспечивая при этом высокую изоляцию между двумя портами.
OMT — это двунаправленное устройство, поэтому при работе в обратном направлении оно объединяет горизонтально поляризованную волну на одном порту с вертикально поляризованной волной на другом порту для вывода одной круговой поляризованной волны.
OMT может поддерживать круговые, эллиптические и линейные поляризованные формы волн в зависимости от относительной фазы и амплитуды двух ортогональных входных сигналов. При использовании с поляризатором этот компонент может одновременно поддерживать как левосторонние, так и правосторонние круговые поляризованные формы волн.
OMT подходит для таких приложений, как спутниковая передача данных, спутниковое телевизионное вещание, военные радиолокационные системы, телекоммуникационные антенны, датчики, радиометры и приборы.
Как правило устанавливается на офсетной антенне сразу после облучателя. К портам OMT крепятся усилитель мощности с преобразователем (конвертером) и малошумящие усилители-конвертеры (LNB) для дальнейшего усиления при приеме или предварительного усиления при передаче. Данные блоки крепятся к ОМТ либо напрямую к портам, либо через гибкие волноводы в зависимости от различных факторов, таких как вес и габариты усилителей, нагрузочные характеристики АФС и множества других.
ОМТ также комплектуется фильтрами на приемных фланцах для блокирования попадания частот усилителя мощности на вход малошумящего усилителя.
Компания Navtelsat осуществила поставки большого количества различных комбинаций OMT и имеет богатый опыт подбора, поставок и консультирования по данному типу пассивных радиочастотных компонентов.
