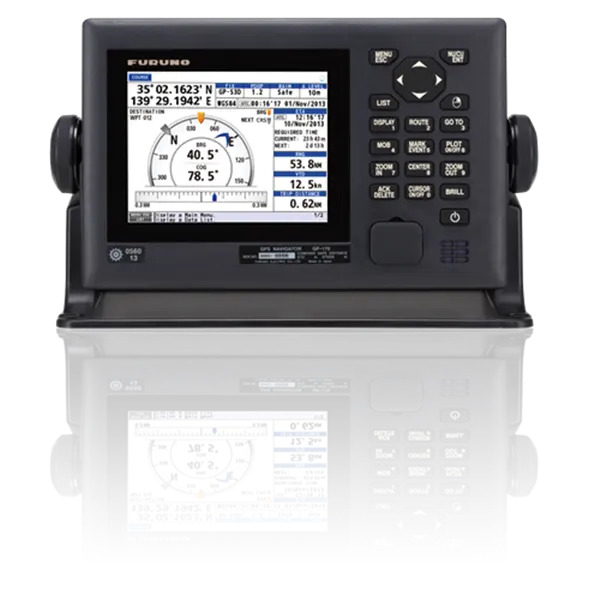

ГНСС приемник Furuno GP-170
Отправить запрос на коммерческое предложение прямо сейчас
Высокостабильная и надежная система определения местоположения для океанских лайнеров, круизных яхт, паромов и торговых судов.
- Производитель
- Furuno
- Диапазон
- L-band
- Тип оборудования
- ГНСС приемник
Высокостабильная и надежная система определения местоположения для океанских лайнеров, круизных яхт, паромов и торговых судов
- Полное соответствие эксплуатационным требованиям ИМО и стандартам испытаний МЭК
Высокие рабочие характеристики рассчитаны на сопряжение системы с датчиками РЛС, АИС, ЭКНИС, авторулевых, эхолотов и другого навигационного оборудования и аппаратуры связи. - Обновленные чип GPS и антенный блок для увеличения стабильности и точности при определении места.
В чип приемника GPS добавлены расширенные возможности подавления шумов, что обеспечивает высокий уровень устойчивости к влиянию многолучевого распространения. Кроме того, устойчивость к влиянию многолучевого распространения возрастает при использовании антенного блока. - Повышение точности за счет расширения с помощью систем SBAS
(Спутниковая система дифференциальной коррекции), DGNSS (Системы дифференциальной коррекции глобальных навигационных спутниковых систем) и SLAS (Сервис дифференциальной коррекции до субметрового уровня). - Непрерывное отслеживание местоположения своего судна при частоте обновления данных о местоположении 10 Гц (каждые 0,1 секунды)
- Разъем USB на лицевой панели
Используя флеш-накопитель USB, можно производить экспорт/импорт данных маршрутов, настроек меню, параметров пользователя. - Конфигурация с дублированием для резервного копирования и обеспечения постоянной эксплуатационной готовности системы
Информация о путевых точках, маршруте и другие данные, заданные оператором на одном устройстве, могут быть переданы на другие устройства для функционального резервного копирования.
- Возможность работы с системой управления оповещениями на ходовом мостике (BAM)
Отвечает особым требованиям к оповещениям и соединению с системой управления оповещениями на ходовом мостике в IMO MSC.302 (87). - Интерфейс LAN для эффективной сетевой интеграции в мостиковую систему
GP-170 полностью соответствует стандарту Light Weight Ethernet (МЭК 61162-450). - Разнообразные режимы отображения:
«Прокладчик курса», «Путевой угол», «Магистраль», «Навигационные данные» и «Рабочее состояние»
Отображение координат местоположения и пиктограмм.
Главная область отображения.
Руководство по действиям в меню и отображение предупредительных сигналов (в аварийной ситуации отображается информация о ближайшей аварии) - 5,7-дюймовый цветной ЖКД (640 x 480 пикселей) для визуализации данных
- Упрощенная работа с меню
Оператор может перемещаться по дереву меню с помощью клавиш курсора или числовой клавиатуры, каждой цифре которой присвоен пункт меню. - Расширенная функция планирования/управления маршрутами
- Полный спектр данных, добавляемых в маршрут
- Оптимизированное создание маршрутов при использовании совместно с внешним ПК (формат GPX)
- Совместное использование информации об активном маршруте с ЭКНИС для поддержки возможности контроля маршрутов в ЭКНИС
Приемник ГНСС
Блок дисплея
-
Число каналов
-
GPS 12
- SBAS 2
- QZSS 4
- GLONASS 10
-
Частота приема
-
GPS/SBAS/QZSS 1575,42 МГц ±1,023 МГц
- GLONASS 1602,5625 МГц
-
Код сопровождения
- GPS C/A
- SBAS C/A
- QZSS C/A, L1S
- GLONASS L10F
- Погрешность при определении местоположения*
- GPS не более 10 м (2 drms, HDOP<4)
- DGPS не более 5 м (2 drms, HDOP<4)
- WAAS не более 3 м (2 drms, HDOP<4)
- MSAS не более 7 м (2 drms, HDOP<4)
- QZSS (SLAS) L1S не более 3 м (2 drms, HDOP<4)
- Скорость слежения: 1,000 уз.
- Время первого определения координат: 90 с при холодном пуске
-
Частота обновления данных: 1 с (стандартная); 0,1 с (максимальная)*
* Не доступно в режимах GLONASS и SLAS. - Приемник сигналов радиомаяков (опциональный встроенный комплект)
- Диапазон частот: 283,5–325,0 кГц
-
Скорость MSK: 25*, 50, 100, 150, 200 бит/с
* только для GLONASS
- Размер экрана: 5,7-дюймовый цветной ЖКД (116,16 x 87,12 мм)
- Разрешение: 640 x 480 пикселей (VGA)
- Яркость: 700 кд/м2
- Режимы отображения: «Прокладчик курса», «Магистраль», «Путевой угол», Данные, Рабочее состояние
- Режим «Прокладчик курса»
- Проекция: Меркатора
- Объем памяти: 1000 точек для построения траектории судна с комментариями до 20 знаков;
- 2000 путевых точек 100 маршрутов (в каждом маршруте до 1000 путевых точек)
- Режим рабочего состояния: ГНСС, графический, приемник сигналов радиомаяков
- Сигнализация: Прерывание дифференциального определения местоположения, проскакивает HDOP, невозможность определения положения своего судна, утеряно местоположение своего судна, утерян сигнал приемника сигналов радиомаяков, неисправность приемника сигналов радиомаяков, короткое замыкание антенны.
- Извещения: Прибытие, дрейф на якоре, XTE, скорость, время
- Индикация рабочего состояния: Опасно, безопасно, осторожно
- Порты
- Последовательные порты: 2 порта (вход/выход), 1 порт (выход) МЭК 61162-1, 1 порт (вход/выход) МЭК 61162-2;
- Ethernet: 1 порт МЭК 61162-450;
- USB: 1 порт (лицевая панель)
- Выходные данные
- Последовательный: AAM, ALC, ALF, ALR, APA, APB, ARC, BOD, BWC, BWR, BWW, DTM, GBS, GGA*, GLL, GNS, GRS, GSA, GST, GSV, HBT, MSK**, MSS***,
-
POS, QSM, RMB, RMC, Rnn, RTE, VDR, VTG, WCV, WNC, WNR, WPL, XTE, ZDA, RTCM sc104
** При использовании встроенного или внешнего приемника сигналов радиомаяков.
*** При использовании встроенного приемника сигналов радио- маяков. - Ethernet: AAM, ALC, ALF, ALR, APB, ARC, BOD, BWC, BWR, BWW, DTM, GBS, GGA*, GLL, GNS, GRS, GSA, GST, GSV, HBT, POS, QSM, RMB, RMC, RTE, VDR, VTG, WCV, WNC, WPL, XTE, ZDA
- Входные данные
- Последовательный: ACK, ACN, CRQ, DBT, DPT, HBT, HDG, HDM, HDT, MSK, MSS, MTW, THS, TLL, VBW, VHW
- Ethernet: ACK, ACN, DBT, DPT, HBT, HDG, HDM, HDT, MTW, THS, TLL, VBW, VHW
* Не доступно при использовании GLONASS
УСЛОВИЯ ЭКСПЛУАТАЦИИ
- Температура
- Блок дисплея от -15 до +55 °C
- Антенный блок от -25 до +70 °C
- Относительная влажность 95% т менее при 40 °C
-
Степень защиты
- Блок дисплея IP25
- Антенный блок IP56
ЭЛЕКТРОПИТАНИЕ
12–24 В пост. тока
12–24 В пост. тока
