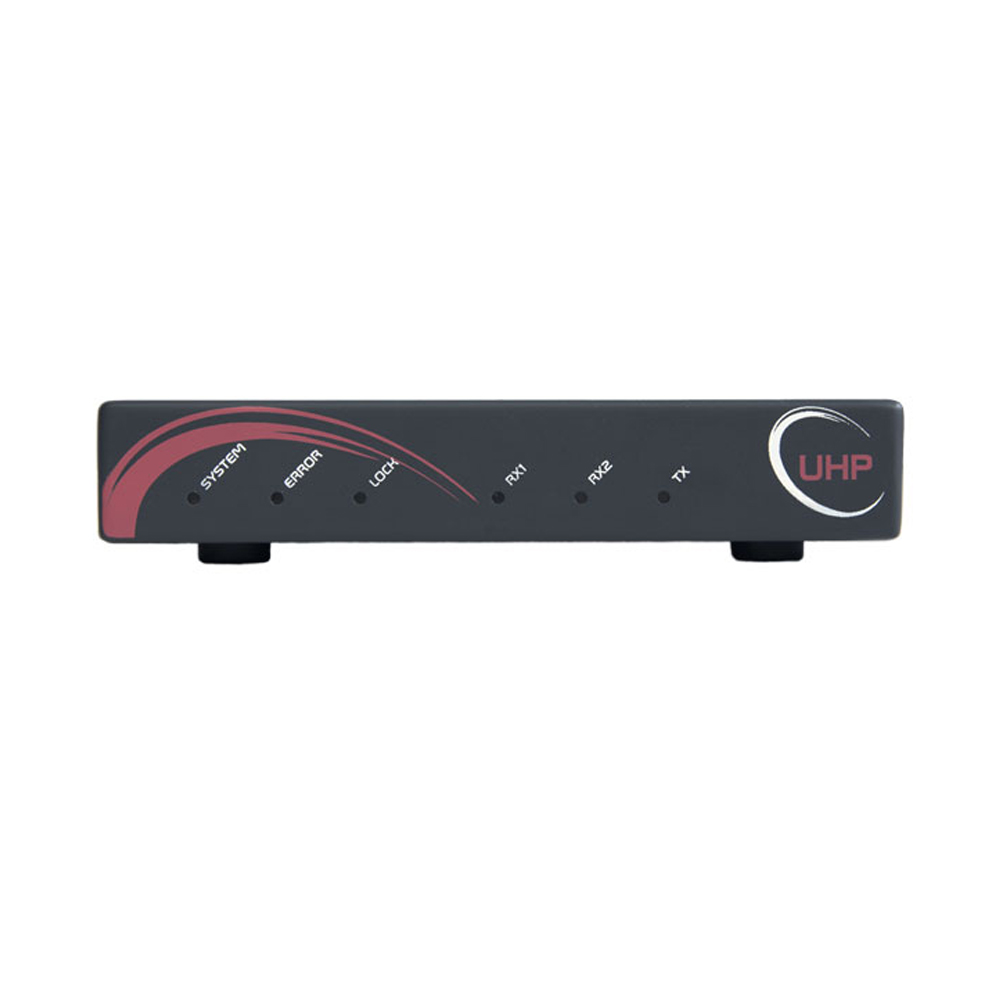

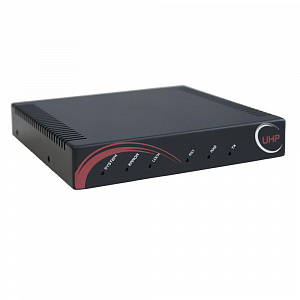

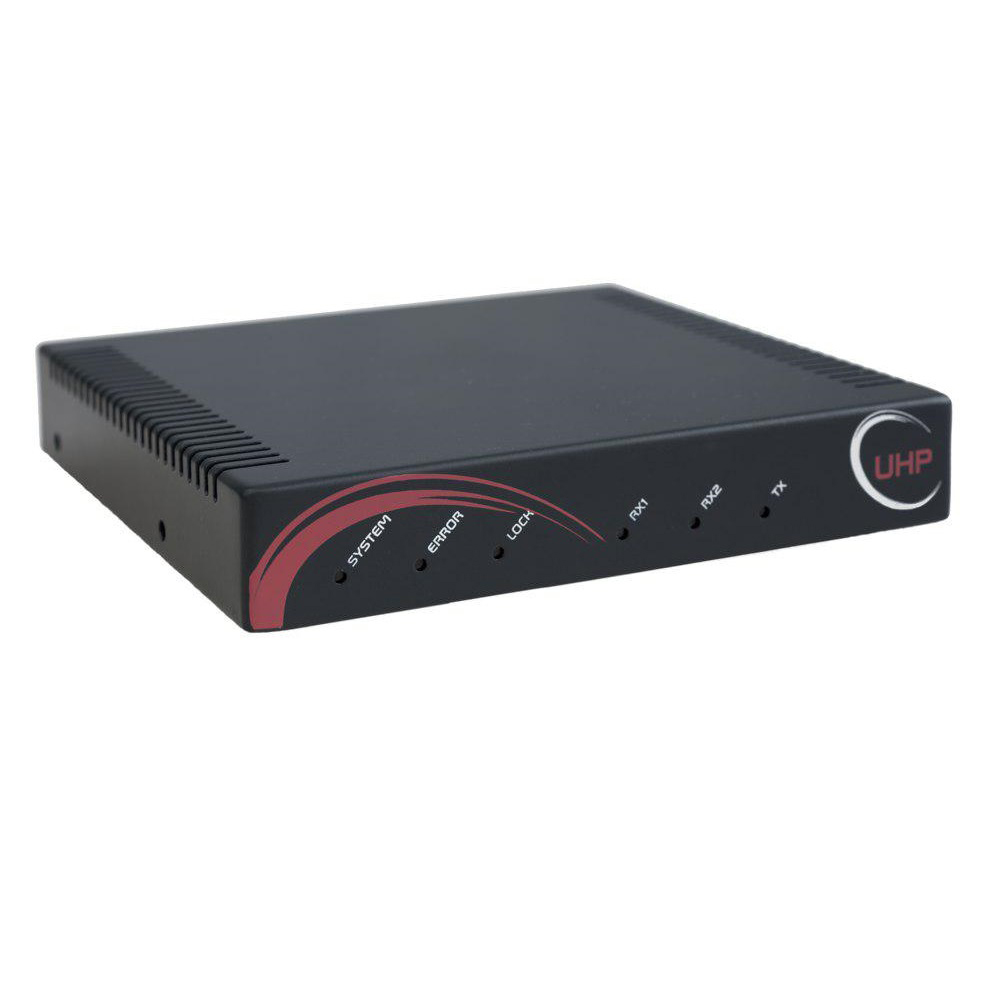

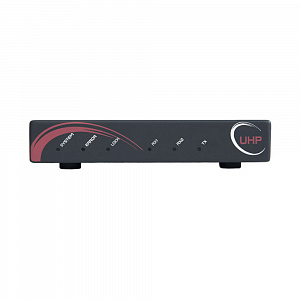

Спутниковый модем ИСТАР UHP-200
- Производитель
- ИСТАР
- Диапазон
- L
- Тип оборудования
- Спутниковый модем
UHP-200 - универсальный компактный VSAT маршрутизатор с программно-управляемой архитектурой, самой высокой производительностью в отрасли и энергопотреблением менее 12W. Он обеспечивает пропускную способность до 450 Mbps. UHP-200 включает в себя два DVB демодулятора, четыре высокоскоростных TDMA демодулятора, универсальный TDMA/SCPC модулятор и мощный IP маршрутизатор с производительностью до 190 000 pps. Высокая производительность позволяет применять эффективные протоколы доступа к сети, распределения ресурсов и инкапсуляции данных, а также поддержки модуляции и кодирования. UHP-200 может быть использован в качестве TDM/TDMA терминала с топологией «звезда» или «mesh», или Tx/Rx SCPC IP модема, или узла в Hubless TDMA (full mesh) сети, или строительного блока (универсального контроллера) в масштабном TDM/TDMA Хабе.
Это уникальное устройство поддерживает различные протоколы доступа и продвинутый QoS, так что оно может работать как TDM/TDMA Хаб с одним исходящим TDM и до 4х входящих TDMA несущих. UHP-200 может на ходу переключаться между режимами работы, используя любой из 8 профилей конфигурации, хранящиеся в устройстве. Несколько демодуляторов позволяют одновременно принимать две DVB (TDM или SCPC) несущие и группу до 4 TDMA несущих с двух разных лучей или антенн. Это делает UHP-200 оптимальным выбором для TDMA Mesh сетей и также для иерархических сетей с множеством DVB несущих. Маленький размер, низкое энергопотребление и небольшое количество активных электронных компонентов обеспечивают высочайшую надежность с более чем 200 000 часами MTBF.
-
Самый быстрый в мире VSAT маршрутизатор с пропускной способностью более 450 Мбит/сек
-
Два независимых DVB демодулятора со скоростью до 500 Мсим/сек и независимыми ПЧ входами
-
Эффективные DVB-S2/S2X модуляции с 5% и 20% roll-off и поддержкой HTS транспондеров
-
Многоканальный MF-TDMA демодулятор с эффективностью 96% vs SCPC
-
Адаптивная модуляция и кодирование (ACM) в прямых и обратных каналах с SCPC/TDMA режимами
-
Различные режимы работы и топологии: SCPC, TDM/TDMA, TDM/TDMA Mesh, Hubless TDMA
-
HTS VSAT с поддержкой приема различных лучей, диапазонов, спутников и с балансировкой трафика
-
Непревзойденная производительность маршрутизатора до 190 000 PPS и расширенный QoS
-
Layer 3 маршрутизатор и Layer 2 сетевой мост с поддержкой IPv6
-
Два LAN интерфейса со встроенным коммутатором упрощают подключение к сети пользователя
-
Малые задержки обработки и передачи данных - значение PING в режиме TDMA ~570 мсек
-
Самый компактный в отрасли полноразмерный Хаб с множеством MF-TDMA каналов и до 2000 терминалов
- Поддержка резервирования по схеме 1:1 без контроллера или M:N на базе Smart Redundancy
|
СЕТЬ |
||
|
Топология |
Point-to-Point, Star, Dual-Gateway, Mesh |
|
|
Режимы работы |
Программно-определяемые: SCPC, SCPC DAMA, TDM/SCPC, TDM/TDMA Star/Mesh, Hubless MF TDMA |
|
|
Роль в сети |
SCPC модем, TDM/TDMA терминал или Хаб, Smart Redundancy контроллер, Hubless Slave или Master |
|
|
Диапазоны |
C, X, Ku, Ka, включая многолучевые HTS спутники |
|
|
КАНАЛ TDM (SCPC) |
МОДУЛЯТОР |
ДЕМОДУЛЯТОР |
|
Стандарт |
DVB-S2 / DVB-S2X с адаптивным кодированием и модуляцией |
|
|
Канальность |
Один универсальный SCPC/TDMA модулятор |
Два демодулятора с переключ. ПЧ входами Rx1/Rx2 |
|
Модуляция |
QPSK, 8PSK, 16APSK, 32APSK, 64APSK; Roll-off: 5% или 20%; |
QPSK, 8PSK, 16PSK, 64APSK, 128APSK, 256APSK |
|
FEC |
1/4, 14/45, 1/3, 2/5, 9/20, 7/15, 1/2, 8/15, 11/20, 26/45, 3/5, 23/36, 2/3, 25/36, 32/45, 13/18, 3/4, 7/9, 4/5, 5/6, 77/90, 8/9, 13/45 |
Все DVB-S2 & DVB-S2X MODCOD |
|
Символьная скорость |
300 ksps - 65 Msps; шаг 1 ksps (51 Msps @32APSK, 43 Msps @64APSK) |
300 ksps - 500 Msps |
|
Информационная скорость |
150 kbps - 225 Mbps |
150 kbps - 225 Mbps |
|
QoS |
8 уровней приоритетов, политики трафика, CIR, MIR, групповой QoS, иерархический шейпер, FAP |
|
|
КАНАЛ TDMA |
МОДУЛЯТОР |
ДЕМОДУЛЯТОР |
|
Стандарт |
LDPC TDMA с адаптивным кодированием и модуляцией |
|
|
Канальность |
Один универсальный SCPC/TDMA модулятор |
Четырехканальный MF-TDMA демодулятор |
|
Модуляция |
QPSK, 8PSK, 16APSK; Roll-off: 5%, 20% |
QPSK, 8PSK, 16APSK |
|
FEC |
1/2, 2/3, 3/4, 5/6 |
1/2, 2/3, 3/4, 5/6 |
|
Символьная скорость |
100 ksps - 8 Msps; шаг 1 ksps |
100 ksps - 8 Msps; (макс. 8 Msps для всех каналов) |
|
Информационная скорость |
100 kbps - 26.7 Mbps |
100 kbps - 26.7 Mbps |
|
TDMA протокол |
Кадр 50 -1000 ms, 14 размеров слотов, регулировка минимальной полосы; MF-TDMA с быстрой перестройкой |
|
|
QoS |
8 уровней приоритетов, политики трафика, CIR, MIR, групповой QoS, иерархический шейпер, FAP |
|
|
МАРШРУТИЗАТОР |
||
|
Производительность |
До 190 000 пакетов в секунду |
|
|
Поддержка |
DSCP, multiple IP/VLANs, NAT*, proxy ARP, L2 Bridging, TCP Acceleration, Jumbo frames, AES-256 |
|
|
Протоколы |
IPv4/IPv6*, IGMP, cRTP, SNMP, RIP, SNTP, TFTP, PPP, DHCP, DHCP Relay |
|
|
Управление |
HTTP интерфейс, SNMP, Telnet, NMS с поддержкой VNO |
|
|
ИНТЕРФЕЙСЫ |
||
|
Пользовательский LAN |
2 x Gigabit 10/100/1000 Base-T |
|
|
Консоль управления |
miniUSB, B female |
|
|
IF Rx (оба входа) |
950-2150 MHz; Ref. 10 MHz/+5 dBm [RX2]; 13.5/18 VDC 0.75A; F type |
|
|
IF Tx |
950-2150 MHz; - 46…-1 dBm; Ref. 10 MHz/+5 dBm; 24V/2A; F type |
|
|
ВНЕШНИЕ УСЛОВИЯ |
||
|
Питание |
24 VDC или 100-240 VAC (внешний адаптор); 12 W |
|
|
Климатические условия |
00…+500 C, влажность до 90% |
|
|
Размер / Вес |
145x29x144 мм / 485 г |
|
