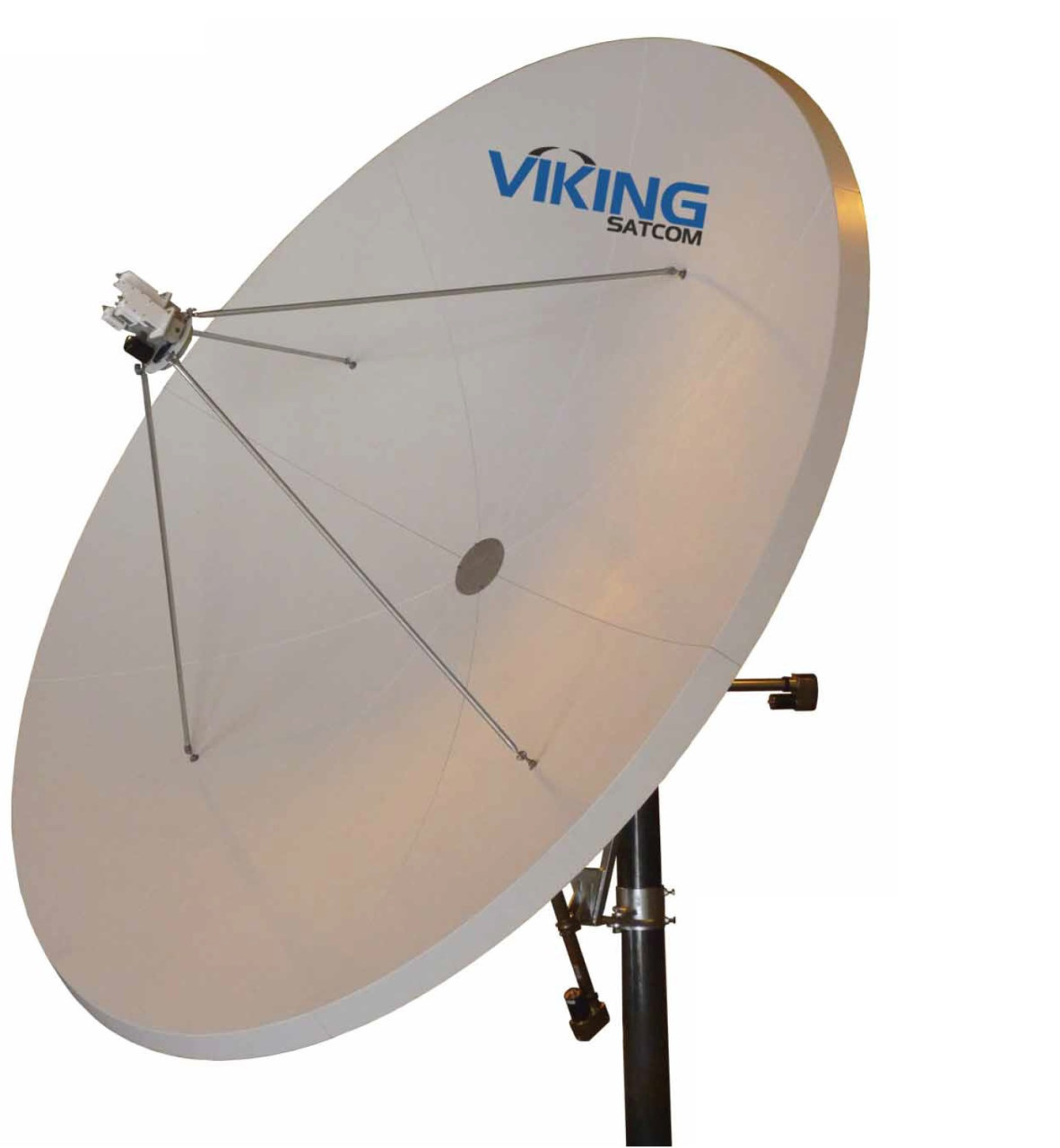

FMA антенна VIKING 3,4 м VS-340NAV-CKu

Отправить запрос на коммерческое предложение прямо сейчас

FMA антенна VIKING 3,4 м VS-340NAV-CKu – стационарная моторизованная антенная система для одновременного приема спутникового сигнала (RxO) в C- и Ku-диапазоне в различных требуемых поляризациях, управляется совместимыми антенными контроллерами, в том числе RC2000, RC3000.

Производитель
VIKING SATCOM
Диапазон
C/Ku
Тип оборудования
FMA антенна
FMA антенна VIKING 3,4 м VS-340NAV-CKu – стационарная моторизованная антенная система для одновременного приема спутникового сигнала (RxO) в C- и Ku-диапазоне в различных требуемых поляризациях, управляется совместимыми антенными контроллерами, в том числе RC2000, RC3000.

Возможности и преимущества:
  • Одновременный прием спутникового сигнала в C- и Ku-диапазоне в различных поляризациях
  • Антенное зеркало диаметром 3,4 м из 8-и сегментом из армированного стекловолокном SMC
  • Моторизация по азимутальной и угломестной оси перемещения
  • Опция моторизации подстройки поляризации
  • Опция слежения за спутниками (КА) с нестабильной орбитой (Inclined Orbit)
  • Комплектные моторы и актуаторы


  • Частота (приемная): C-диапазон (3,7 – 4,2 ГГц)
  • Частота (приемная): Ku-диапазон (10,95 – 12,75 ГГц)
  • Диаметр отражателя: 3,4 м
  • Материал отражателя: армированное стекловолокном SMC
  • Оптическая система: прямофокусная, осесимметрическая, линейная и круговая поляризация (VLP/ HLP, RHCP/ LHCP)
  • Диапазон по углу места: 5 – 90 град
  • Диапазон по азимуту: 120 град
  • Диапазон по поляризации: от -95 до 95 град (LP для C- и Ku диапазона)
  • Усиление прием С-диапазон/ Ku-диапазон: 40,2 дБ/ 49,8 дБ
  • Шумовая температура С-диапазон/ Ku-диапазон (20 град угол места): 29 К/ 28 К
  • Шумовая температура С-диапазон/ Ku-диапазон (30 град угол места): 27 К/ 25 К
  • Интерфейс прием С-диапазон/ Ku-диапазон: CPR 229F/ WR 75
  • Кросс-поляризационная развязка: >30 дБ (LP)
  • Коэффициент f/D: 0,36
  • КСВН: 1.3:1 Макс
  • Условия эксплуатации: от -40 до +60 градусов Цельсия, ветер до 72 км/ч
