Усилители мощности Nisshinbo 8W Ku-band BUC 13.75-14.5

Товар доступен под заказ

Усилители мощности 8W Ku-band BUC 13.75-14.5 Universal Ku-band 8W mini-BUC от Nisshinbo Micro Devices Inc. представлена серией NJT8318U series и следующими моделями, различающимися по способу подачи питания, мониторинга и управления. NJT8318UN, NJT8318UF, NJT8318UNM, NJT8318UFM, NJT8318UNA, NJT8318UFA, NJT8318UNK, NJT8318UFK, NJT8318UNMK, NJT8318UFMK, NJT8318UNMR, NJT8318UFMR, NJT8318UNMRA, NJT8318UFMRA.

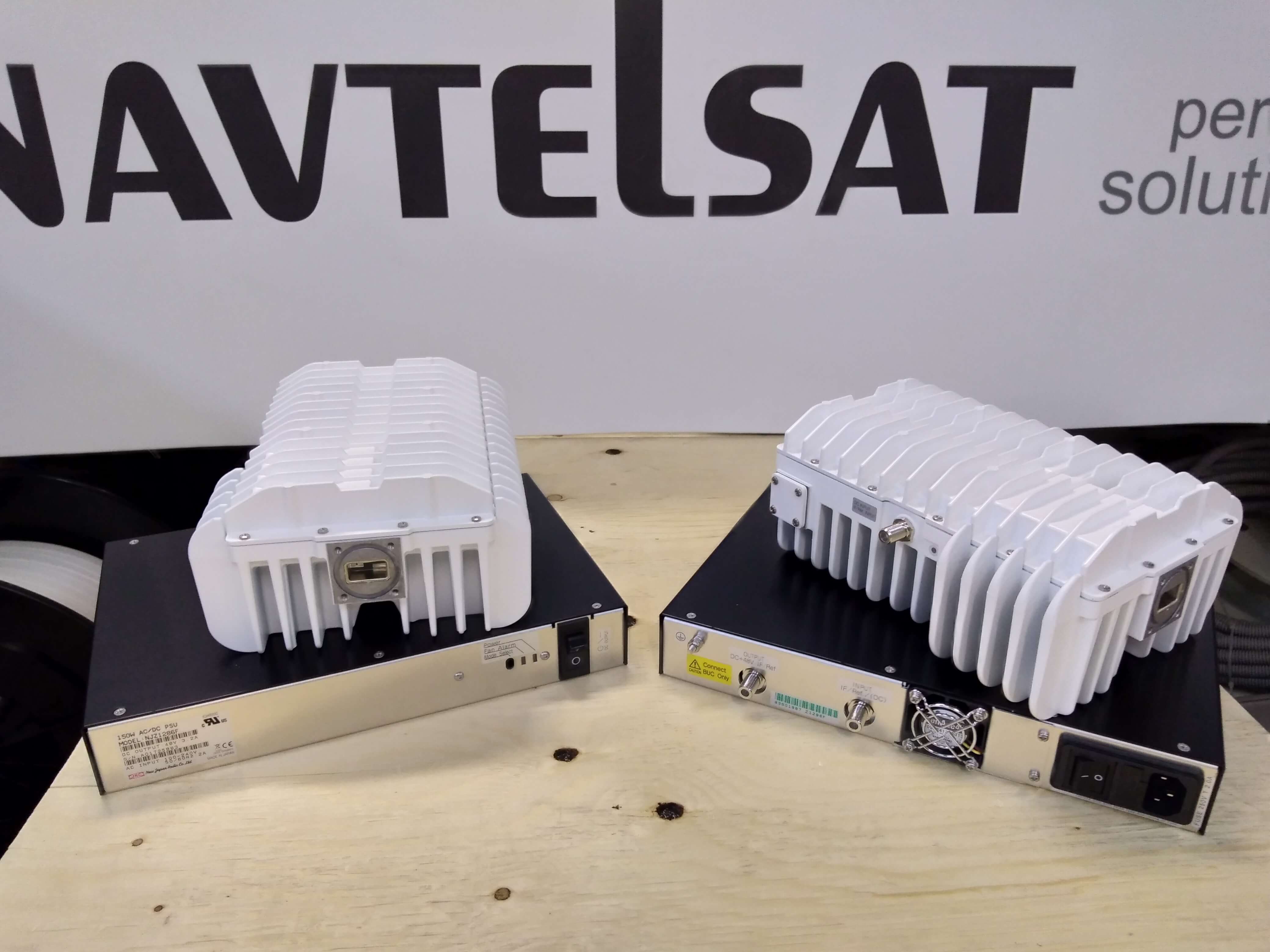

Компания Navtelsat осуществила поставки десятков различных наименований BUC производства Nisshinbo Micro Devices Inc. и имеет большой опыт поставок и интеграции данного оборудования на объектах заказчиков.

Производитель
Nisshinbo Micro Devices
Диапазон
Ku
Тип оборудования
BUC
  • Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
  • В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
  • Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.
Усилители мощности 8W Ku-band BUC 13.75-14.5 от Nisshinbo Micro Devices Inc. NJT8318U — это блочный повышающий преобразователь в универсальный Ku-диапазон 13,75–14,5 ГГц, передающий усиленные радиочастотные сигналы мощностью до 8 Вт (+39 дБм) P1dB с защищенным от атмосферных воздействий корпусом с принудительной вентиляцией. Особенности Организация частот Частота RF: 13,75–14,5 ГГц Частота IF: 950–1700 МГц Частота LO: 12,8 ГГц Высокая эффективность и низкий уровень искажений выходной мощности P1dB: +39 дБм мин. перегрев ACPR: -28 дБн при Pвых = +38 дБм Потребляемая мощность: 79 Вт Гарантия работы при высоких температурах Гарантия работы Диапазон температур: от -40 до +75 ℃ Требования к питанию Диапазон напряжения постоянного тока: от +18 до +60 В постоянного тока Вариант питания переменного тока Вариант M&C FSK Communications M&C RS-232C M&C Малый размер и легкий вес Вес: 2,4 кг

>>>

В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat  и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.

По любым техническим и коммерческим  вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.

<<<>>>

Navtelsat Sales team
+7 (812) 702-12-12

Model No. RF Frequency Output Power IF Connector Power Requirement M&C Option
NJT8318UN 13.75 to 14.5 GHz +39 dBm min.
@ P1dB
(8W)
N-type(50Ω) Power Supplied
from IF Connector
NA
NJT8318UF F-type(75Ω)
NJT8318UNM N-type(50Ω) Power Supplied
from MS Connector
NJT8318UFM F-type(75Ω)
NJT8318UNA N-type(50Ω) Power Supplied
by AC/DC PSU
PSU Page Link
NJT8318UFA F-type(75Ω)
NJT8318UNK N-type(50Ω) Power Supplied
from IF Connector
FSK Communications M&C
NJT8318UFK F-type(75Ω)
NJT8318UNMK N-type(50Ω) Power Supplied
from MS Connector
NJT8318UFMK F-type(75Ω)
NJT8318UNMR N-type(50Ω) Power Supplied
from MS Connector
RS-232C M&C
NJT8318UFMR F-type(75Ω)
NJT8318UNMRA N-type(50Ω) Power Supplied
by AC/DC PSU
PSU Page Link
NJT8318UFMRA F-type(75Ω)

Items Parameters
RF Output Interface Waveguide, WR75 (with Groove)
IF Input Interfance Coax. Connector, N-type Female (50 Ω)
Coax. Connector, F-type Female (75 Ω)
P1dB Output Power (@ 1dB G.C.P.) +39 dBm min. over temperature
ACPR -28 dBc max. @ Pout = +38 dBm
Linear Gain 65 dB nom., 59 dB min.
Input Power Voltage Requirement +24 / +48 VDC (+18 to +60 VDC) [DC Power Products]
90 to 264 VAC [AC Power Products]
Power Consumption @ P1dB 79 W typ., 93 W max.
Operating Temperature Range Operating Guarantee Range: -40 to +75 ℃
Performance Guarantee Temperature Range: -40 to +55 ℃
Waterproof / Dustproof (IP-code) IP67
Weight 2.4 kg
Dimension (w/o Interfaces & Screws) (L) 180 x (W) 130 x (H) 80 mm
