SAILOR 6120 MINI-C

• Товар доступен под заказ

СУДОВАЯ СИСТЕМА ОХРАННОГО ОПОВЕЩЕНИЯ (ССОО) ТИП «SAILOR 6120 mini-C SSAS» соответствует применимым требованиям части IV «Радиооборудование» Правил РМРС по оборудованию морских судов, требованиям Резолюций ИМО А.664(16), А.694(17), А.807(19), MSC.68(68)

Производитель: COBHAM

Диапазон: L

Тип оборудования: SSAS/ССОО

Все товары бренда

Если Вы являетесь дистрибьютором, интегратором, участвуете в тендере, у Вас крупный заказ или оптовая поставка, вы нашли цену дешевле или у Вас имеются другие аргументированные условия для возникновения преференций, свяжитесь с нами для расчета индивидуального предложения.
В связи с волатильностью ситуации на мировых рынках, реальная цена отличается от указанной на сайте, поэтому уточняйте актуальную цену, связавшись с нами любым удобным способом.
Цена, характеристики, комплектация товара могут меняться без предварительного уведомления.

ССОО SAILOR 6120 mini-C — это система, созданная на основе успеха традиционной системы SAILOR TT-3000SSA, которая с момента выпуска в 2004 г. снова и снова подтверждала свою эффективность в реальных условиях.

Также как и у ее предшественника, в основе ССОО SAILOR 6120 mini-C лежит автономный и герметичный терминал Inmarsat mini-C, в котором находится антенна и трансивер. Подобный инженерный подход доказал свою надежность независимо от типа судна, с помощью 50-канального GPS-модуля и всенаправленной антенны точное местоположение судна определяется даже в самых неблагоприятных и тяжелых условиях.

Соответствие нормативным положениям о ССОО

ССОО SAILOR 6120 mini-C полностью соответствует и превышает требования Комитета по безопасности на море Международной Морской Организации, приведенные в резолюции Комитета безопасности на море MSC.136(76) и MSC.144(77) в соответствии с резолюцией СОЛАС XI-2/6. В ней указано, что все суда валовой вместимости более 500 т должны оснащаться судовой системой охранного оповещения (ССОО), которая используется в случае нападения пиратов для информирования администрации флага. Оповещение не сопровождается сигнализацией, т. е. на судне, на котором активирована система, отсутствует звуковая и визуальная индикация оповещения.

Характеристики ССОО SAILOR 6120 mini-C

Функция отправки сообщений нескольким получателям позволяет отправлять дополнительные сообщения напрямую, например, владельцу судна, оператору или семье члена экипажа, в дополнение к обязательному сообщению, отправляемому администрации флага, и сообщению владельцу судна в соответствии с Международным кодексом по охране судов и портовых средств. Возможно использование до 6-и отдельных записей длиной до 128-и символов. Возможно выполнение настройки удаленно или с помощью техника, специализирующегося на оборудовании SAILOR; настройка упрощена и не требует взаимодействия с экипажем. Ввод новых настроек может потребоваться в случае смены флага или в случае необходимости обновления адреса, используемого для охранного оповещения, который хранится в терминале ССОО. Блок управления терминалом Thrane 6194 — это ключевая точка подключения к системе, оснащенная новыми функциями для упрощения эксплуатации. Блок управления терминалом оснащается светодиодными индикаторами, которые позволяют быстро определить состояние подключения к сети Inmarsat, GPS, а также состояние программы. Эти функции особенно полезны, если ССОО SAILOR 6120 mini-C также используется в качестве ОСДР (системы опознавания судов и слежения за ними на дальнем расстоянии). Блок управления терминалом позволяет подключать до 6-и кнопок оповещения ССОО, которые подключаются и контролируются независимо друг от друга.

Простота обновления оборудования и монтажа

Переход от системы SAILOR TT-3000SSA осуществляется очень просто, достаточно подключить кнопки оповещения и диагностики ССОО к блоку управления терминалом вместо традиционного подключения через соединительную коробку.

ССОО SAILOR 6120 mini-C поставляется комплектно с необходимыми кабелями и разъемами, система в стандартном комплекте поставки полностью готова к эксплуатации. Длина стандартного соединительного кабеля для подключения к терминалу mini-C составляет 30 м, с возможностью удлинения до 200 м.

Соответствие и сертификация

ССОО SAILOR 6120 mini-C одобрена Inmarsat, всеми крупнейшими сертификационными обществами, а также администрациями флагов, если необходимо. В дополнение к своей основной функции в качестве судовой системы охранного оповещения ССОО SAILOR 6120 mini-C также может использоваться в качестве ОСДР (системы опознавания судов и слежения за ними на дальнем расстоянии).

>>>

В разделе Реализованные Проекты можно ознакомиться с проектами, в которых успешно применялось это оборудование, в разделе Решения и Разработки Вы можете посмотреть кейсы, предложенных компанией Navtelsat и реализованных на практике решений и разработок с данным оборудованием, в разделе Все Новости - ознакомиться с новостями компании, связанными с тематикой по данному оборудованию, а в разделе Статьи Техноблога - ознакомиться с особенностями применения данного оборудования и другой полезной технической информацией.

По любым техническим и коммерческим вопросам, Вы всегда можете обратиться к нам любым удобным Вам способом. Наш отдел продаж с радостью проконсультирует по вопросам, связанным с приобретением, а технический отдел поможет разобраться с конфигурацией, вникнет в Ваши задачи и предложит оптимальное решение.

<<<>>>

Navtelsat Sales team
+7 (812) 702-12-12

СРАВНИТЕЛЬНАЯ ТАБЛИЦА

	SAILOR 6110 mini-C	SAILOR 6120 mini-C	SAILOR 6130 mini-C	SAILOR 6140 mini-C	SAILOR 6150 mini-C
ГМССБ	Х
ССОО	Х	Х
ОСДР	Х	Х	Х
SafetyNET	Х		Х	Х	Х
Аварийная связь (не ГМССБ)					Х
Мониторинг	Х	Х	Х	Х	Х

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Общие технические характеристики	Соответствие судовым спецификациям Inmarsat и резолюции СОЛАС XI-2/6
Одобрение по стандарту Inmarsat	4TT095
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА ТЕРМИНАЛА
Рабочая частота	Диапазон частот приема: Прием: 1525—1545 МГц
	Диапазон частот передачи: Передача: 1626,5—1646,5 МГц
Интерфейс терминала для GPS- модуля	50 каналов NMEA2K DeviceNet Mini, штекерного типа
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АНТЕННОГО БЛОКА
Шумовая добротность	-23,7 дБ/K при угле места 5°
Эквивалентная изотропноизлучаемая мощность	Мин. 7 дБВт при угле места 5°
Угол места антенны	-15°...90°
ЭЛЕКТРОПИТАНИЕ
Допустимое напряжение электропитания Номинальное напряжение электропитания	10,5—32 В пост. тока 15 В пост. тока
Энергопотребление (стандартное)	Прием: 1,85 Вт при 15 В пост. тока
	Передача: 22 Вт при 15 В пост. тока
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ ТЕРМИНАЛОМ
Возможные интерфейсы	CAN NMEA2K mini
	RS-232
	LAN RJ45
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СУДОВОЙ СИСТЕМЫ ОХРАННОГО ОПОВЕЩЕНИЯ
Интерфейс	2 × кнопка оповещения ССОО с кабелем длиной 50 м
	1 × кнопка диагностики с кабелем длиной 50 м
	Возможно подключение до 6-и кнопок оповещения и 1-ой кнопки диагностики
ГАБАРИТНЫЕ РАЗМЕРЫ И ВЕС
Терминал mini-C	Диаметр: 170,5 мм
	Высота: 145 мм (без крепления)
	Вес: 1,1 кг
Блок управления терминалом	239 мм × 172 мм × 54 мм
	Вес: 0,8 кг

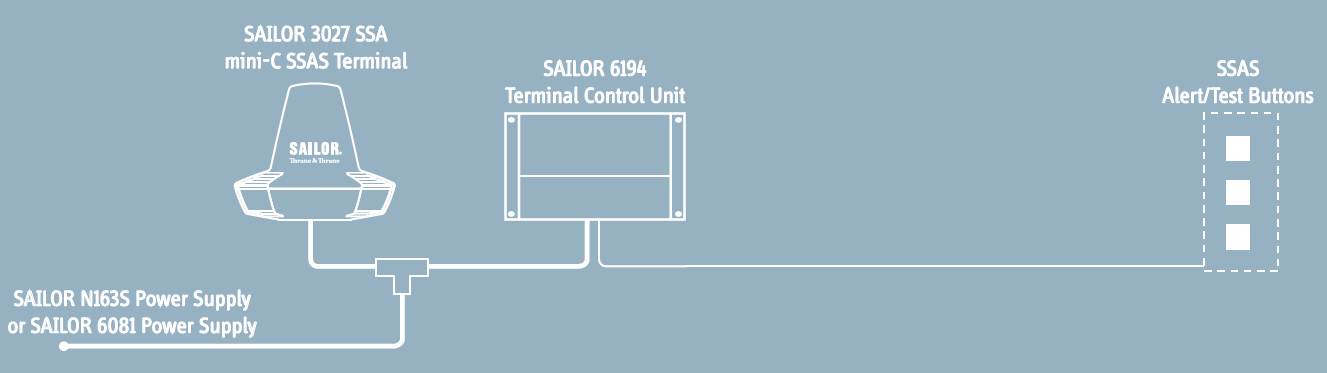

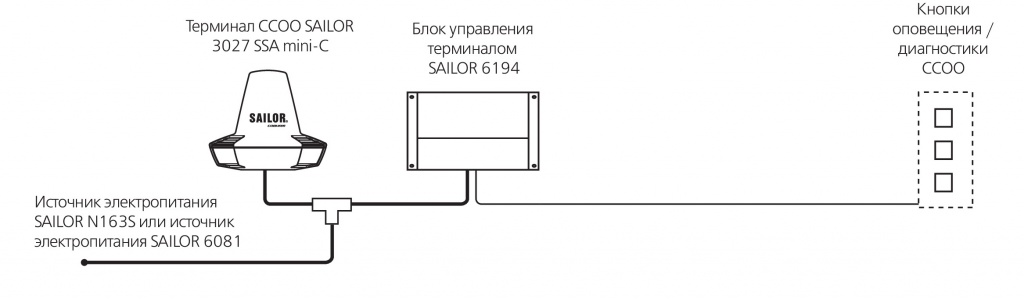

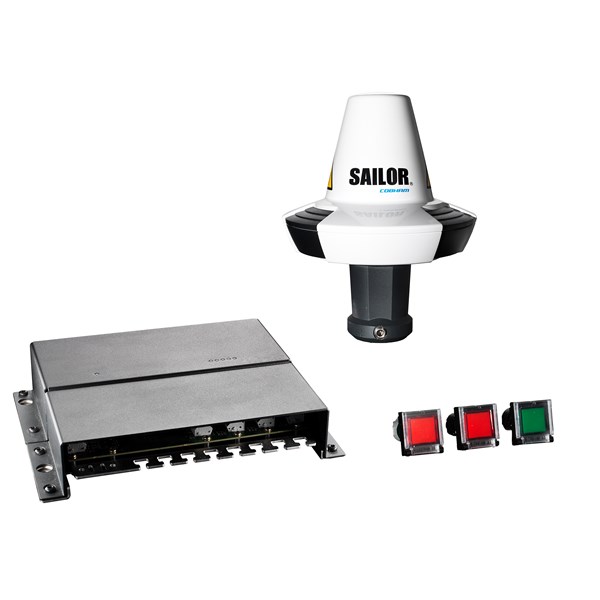

СУДОВАЯ СИСТЕМА ОХРАННОГО ОПОВЕЩЕНИЯ (ССОО) ТИП «SAILOR 6120 mini-C SSAS» состоит из: А. Стандартная комплектация 1. SAILOR 3027 SSA mini-C SSAS Terminal блок mini-C антенны-приемопередатчика 2. SAILOR 6194 Terminal Control Unit соединительная коробка 3. Крепление на трубу 4. 2 Тревожные кнопки с 50м кабелем 5. 1 Тестовая кнопка с 50м кабелем В. Опционально 1. N163S или SAILOR 6081– блок питания 110/220В переменного тока 50/60-Гц, 24 В постоянного тока

71-133779 sailor 6120 mini-c ssas ru.pdf [303 kb]
