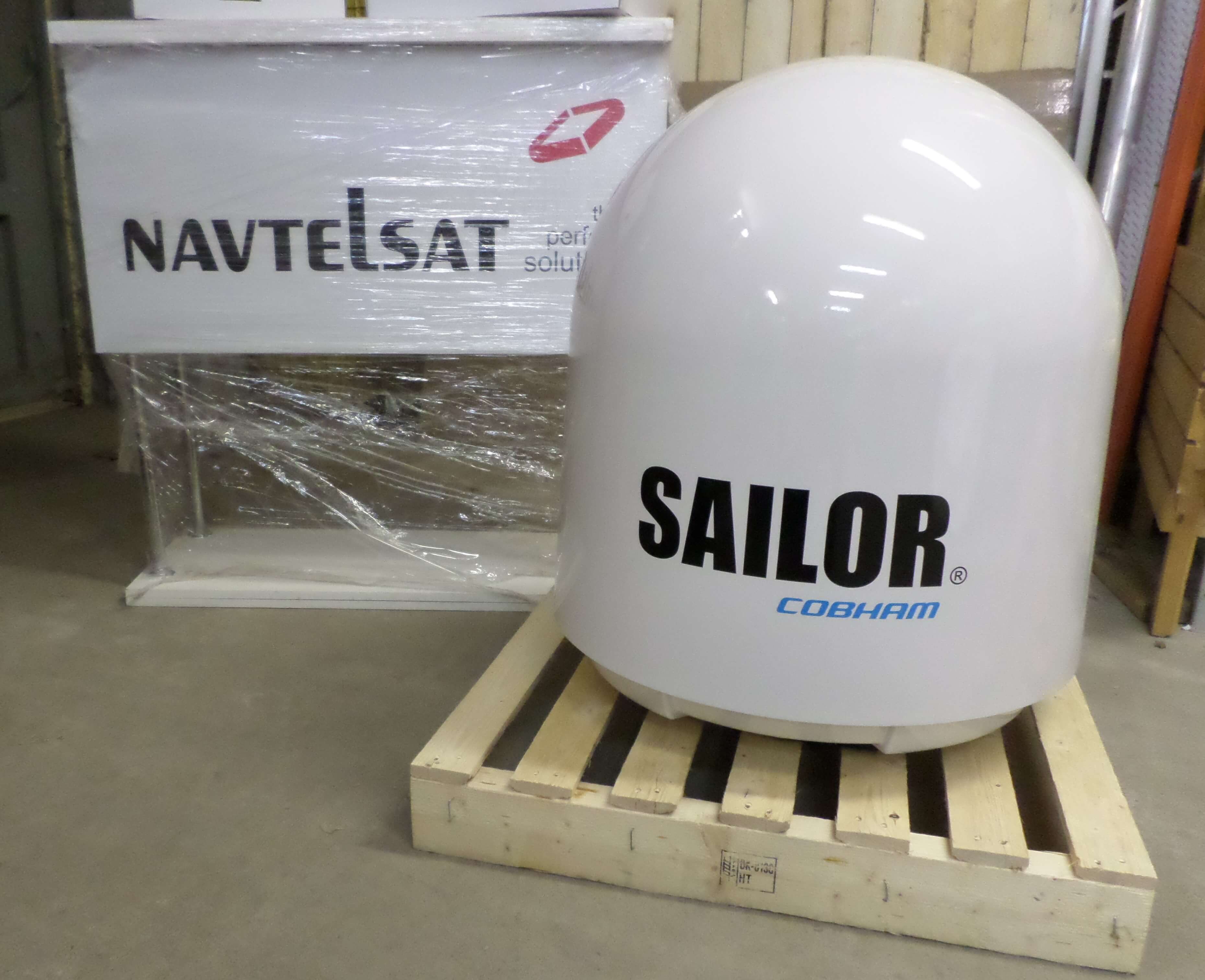

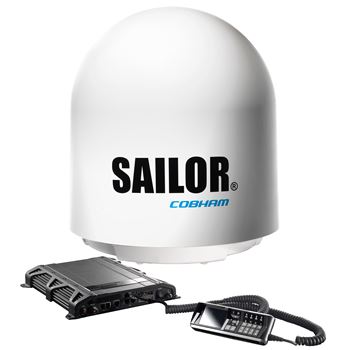

Судовая земная станция (СЗС) Inmarsat Cobham SAILOR 500 FleetBroadband

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Одобрено Inmarsat. Соответствие Директиве ЕС о радио- и телекоммуникационном оборудовании (R&TTE), маркировка CE. FCC. Проверено по Правилам FCC, часть 25
ЧАСТОТНЫЙ ДИАПАЗОН
Прием	1518 —1559 МГц
Передача	1626,5 —1660,5 МГц 1668,0 —1675,0 МГц
Разнесение каналов	10,5 – 189 кГц, прием 21 – 189 кГц, передача
Ширина канала	1,25 кГц
РЕКОМЕНДУЕМЫЙ АНТЕННЫЙ КАБЕЛЬ
Потери в кабеле, макс./мин.	20 дБ при 1,62 ГГц, погонное сопротивление по постоянному току 1,0 Ом 3 дБ при 36 МГц - 4 дБ при 54 МГц
ЭЛЕКТРОПИТАНИЕ И ЭНЕРГОПОТРЕБЛЕНИЕ
Входное напряжение постоянного тока (изол.)	10,5 – 32 В пост. тока
Мощность (макс.), включая выход антенны и PoE	150 Вт при напряжении 10 – 32 В
КЛИМАТИЧЕСКИЕ УСЛОВИЯ
Диапазон рабочих температур	-25 – +55°C
Диапазон температур хранения	-40 – +85°C
Сохранение работоспособности (питание включено, устройство не функционирует)	-40 – +80°C
Система автоматического слежения за температурой постепенно выключает систему при температуре печатной платы +85 °С
Класс защиты надпалубного блока	IPX6
Эксплуатационная влажность для надпалубного блока	«Не защищен» по EN60 945
Класс защиты подпалубного блока	IP30
Эксплуатационная влажность среды для подпалубного блока	95% при температуре +40 °С, без образования конденсата
Обледенение (сохранение работоспособности)	Макс. 25 мм

Сравнительная таблица

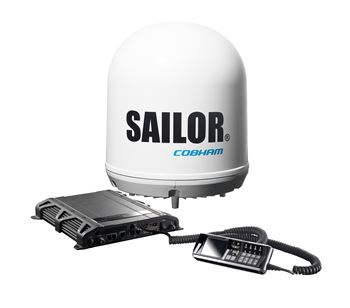

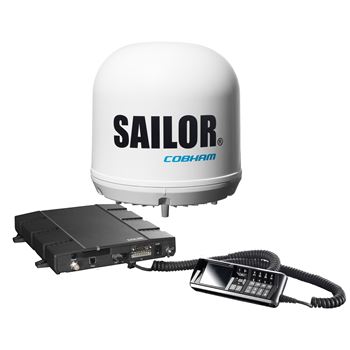

	SAILOR 500 FleetBroadband	SAILOR 250 FleetBroadband	SAILOR 150 FleetBroadband
Стандартная IP-передача	До 432 кбит/с	До 284 кбит/с	До 150 кбит/с
Потоковая IP-передача	8, 16, 32, 64, 128, 256 кбит/с	8, 16, 32, 64, 128 кбит/с	-
Данные ISDN	64 кбит/с	-	-
Передача факсимильных сообщений	G4 через UDI, G3 через аудио 3,1 кГц	G3 через аудио 3,1 кГц	G3 через аудио 3,1 кГц
SMS (стандарт 3G)	160 символов	160 символов	160 символов
Телефония Standard Voice	4 кбит/с	4 кбит/с	4 кбит/с
Телефония Premium Voice	Аудио 3,1 кГц, 64 кбит/с	Аудио 3,1 кГц, 64 кбит/с	Аудио 3,1 кГц, 64 кбит/с
Услуга Multi-Voice	9 линий голосовой связи	6 линий голосовой связи	4 линии голосовой связи
Ethernet / PoE	4 порта	4 порта	2 порта
Телефон / факс (двухпроводное соединение)	2 порта	2 порта	1 порт
ISDN	1 порт (данные / аудио 3,1 кГц)	1 порт (аудио 3,1 кГц)	-
Разъем ввода / вывода	1 разъем с 5-ю настраиваемыми вводами / выводами	1 разъем с 5-ю настраиваемыми вводами / выводами	1 разъем с 5-ю настраиваемыми вводами / выводами
Выход L-диапазона	1 порт для услуги L-Band Broadcast	1 порт для услуги L-Band Broadcast	-
Светодиодная индикация состояния	Полнофункциональная панель светодиодной индикации состояния	Полнофункциональная панель светодиодной индикации состояния	Светодиодный индикатор электропитания
Разъем для SIM-карты	1 разъем для SIM- карты глобальной широкополосной сети (BGAN)	1 разъем для SIM- карты глобальной широкополосной сети (BGAN)	1 разъем для SIM- карты глобальной широкополосной сети (BGAN)
Маршрутизатор	Встроенный маршрутизатор DHCP / NAT	Встроенный маршрутизатор DHCP / NAT	Встроенный маршрутизатор DHCP / NAT
УАТС	Встроенная УАТС	Встроенная УАТС	Встроенная УАТС

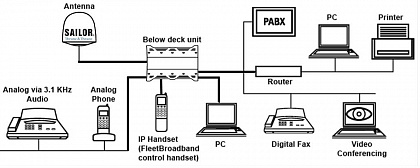

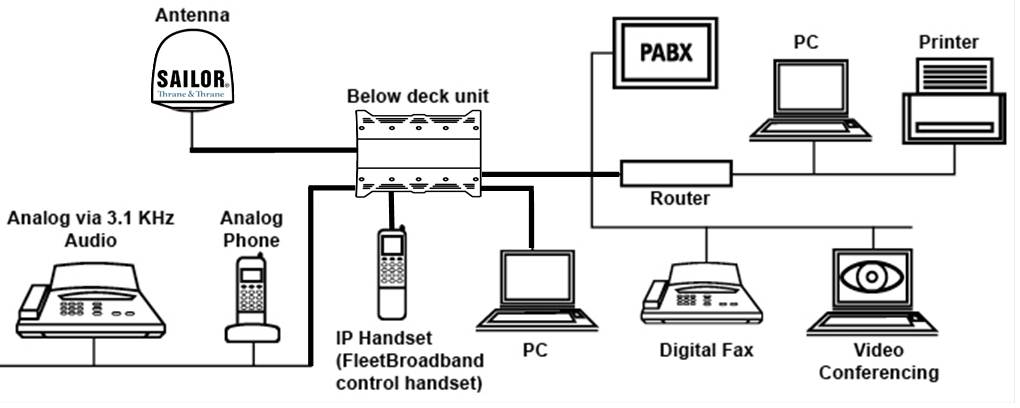

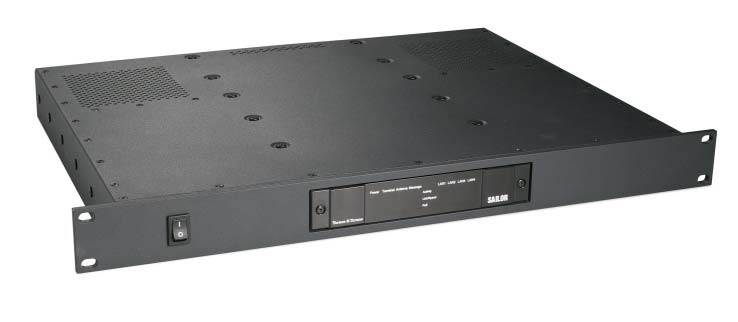

СЗС Инмарсат FleetBroadband, ТИП "SAILOR 500 FB" (TT3740A) состоит из следующих блоков А. Стандартная комплектация 1. TT-3052С SAILOR 500 FleetBroadband Antenna 2. TT-3738A SAILOR 250 FleetBroadband Terminal либо TT-3738A-T19 SAILOR FleetBroadband 19" Rack Terminal 3. TT-3670A телефонная трубка IP с держателем 4. 6080A SAILOR power supply (28V/25ADC) 5. 30 meter antenna cable

• 71-127967-sailor-500-fleetbroadband-lo.pdf [167 kb]
